rádi bychom vás seznámili s praktickým návodem pro montáž infračervených topných zářičů do pergolových konstrukcí. Infrazářiče se stávají standardní součástí vybavení pergol a bioklimatických zastřešení — prodlužují sezónu, zvyšují komfort uživatelů a přidávají produktu výraznou přidanou hodnotu. Celá montáž je přitom rychlá, čistá a nevyžaduje speciální odbornost nad rámec běžné praxe při montáži motorů a ovládání pergol.

Hlavní článek bude stále přístupný ZDE na našem webu a bude se postupně rozšiřovat podle aktuálních změn a nově vyvinutých řešení a zejména na základě vašich podnětů a požadavků.

Předem upozorňuji že nejsme montážní společnost a s montáží držáků/zářičů máte největší zkuešenost právě vy, tedy budu rád pokud bych mohl ve spolupráci s vámi buď natočit video, nebo nafotit možné postupy a jako fejvr pro vás bychom tam přidali vaší reklamu. Tedy tento návod berte jen jako ilustrační a ukázku toho, že montáž infrazářičů a jejich zapojení a ovládání není složité a sloužít zejména těm kteří ještě nemají dostatečnou praxi nebo se zbytečně obávají složité montáže. Jsme vám plně k dispozici abychom vám s tím pomohli.

1. Proč infrazářiče do pergol?

Infračervené zářiče ohřívají přímo osoby a předměty v dosahu paprsku — nepracují na principu ohřevu vzduchu, ale přímého sálání. To znamená:

• Okamžitý tepelný efekt — plný výkon do 60–90 sekund
• Efektivita i při větru — vzduch se neohřívá, takže vítr výkon výrazně neovlivní
• Čistý a bezpečný provoz — bez spalin, bez otevřeného ohně
• Snadná integrace do pergolové konstrukce bez viditelných kabelů

2. Přehled doporučených značek

Pracujeme primárně se značkami Tansun a Burda/Frico, které považujeme za hlavní doporučení. Níže uvádíme přehled všech podporovaných značek včetně jejich charakteristik.

⚠️ Důležité upozornění: Pokud je pergola vybavena řízením přes systém Loxone s výstupem 0–10 V, je nutné použít zářič BEZ vlastního RF regulátoru. Zářiče s vlastním regulátorem na bázi RF jsou určeny výhradně pro ovládání pomocí dálkového ovladače nebo systému SOMFY.

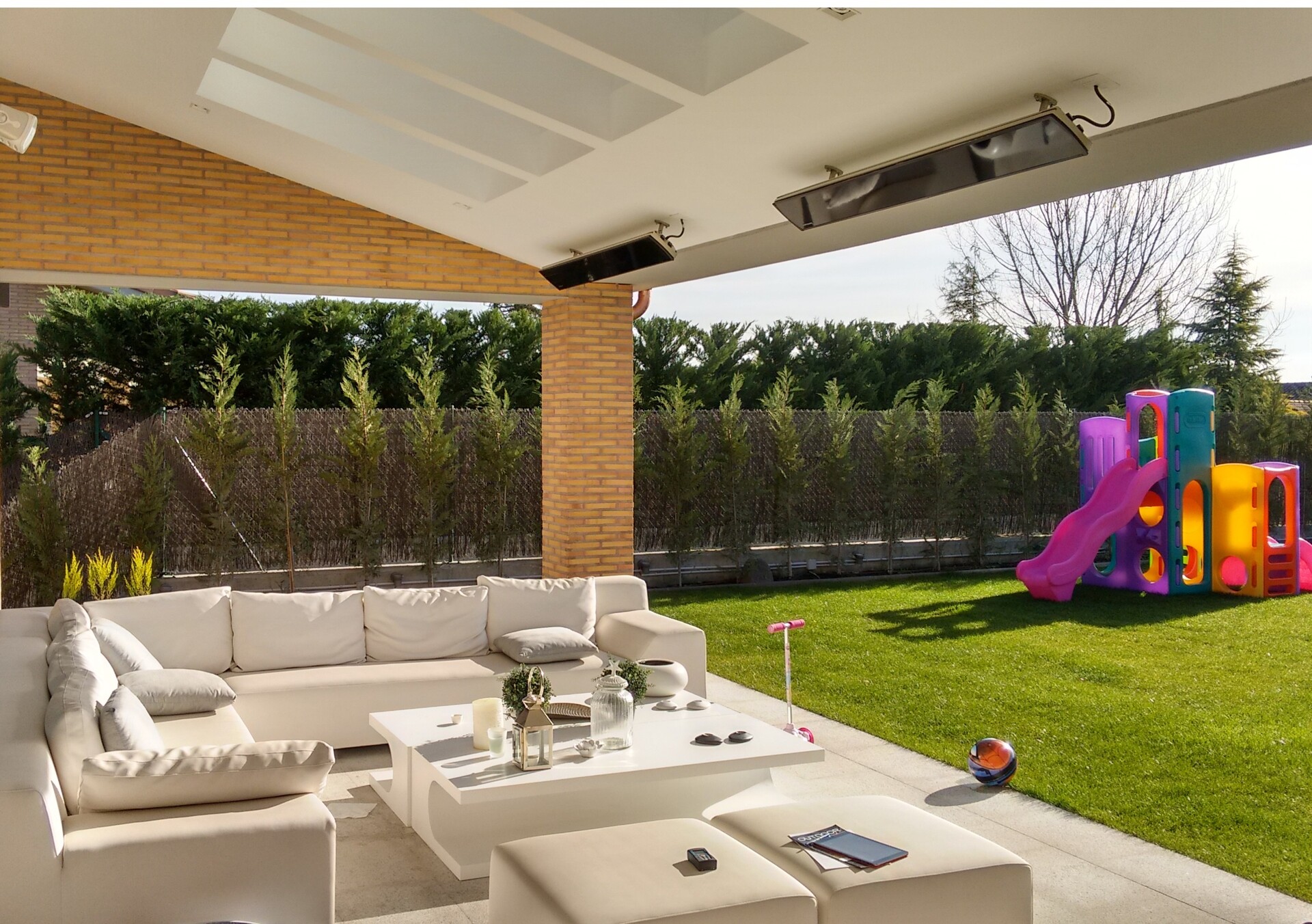

3. Montáž na konstrukci pergoly

Infrazářiče se upevňují přímo na hliníkový profil pergolové konstrukce — nejčastěji na příčné nosníky nebo na vnitřní stranu obvodového rámu. Montáž je srovnatelně jednoduchá jako osazení motoru lamelové střechy. Zpravidla výrobce dodává standardní držák a každý výrobce ale i výrobek má vlastní konstrukci držáku. Jsme tedy připraveni Vám pradit a pomoci a případně i zrealizovat v kooperaci s vámi s výrobou držáku na míru vaší konstrukci pergoly. Máme zájem o maximální jednoduchost integrace infrazářiče do konstrukce vaší pergoly a rádi se budeme s vámi podílet na vývoji potřebných konzolí.

Montáž na standardní hliníkový profil - skrytá drážka

Standardní hliníkové profily pergol mají zpravidla drážku, do které lze zasouvat speciální montážní matice. Zde jsem si "půjčil" video z jiného webu a pokud se mi podaří ve spolupráci s vámi natočit vlastní video i například s vaší reklamou, bude to pro obě strany přínosné.

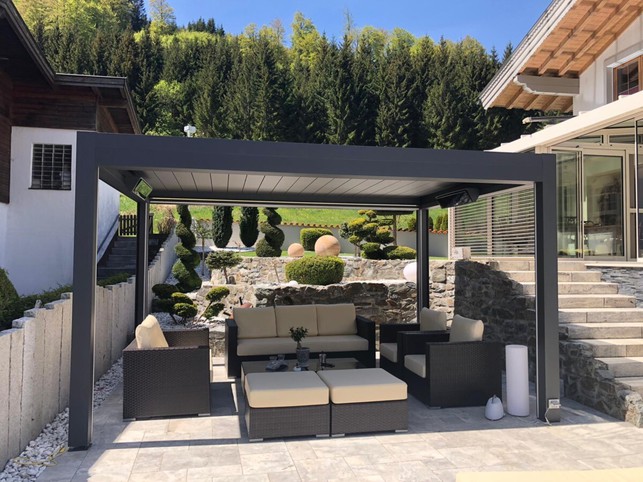

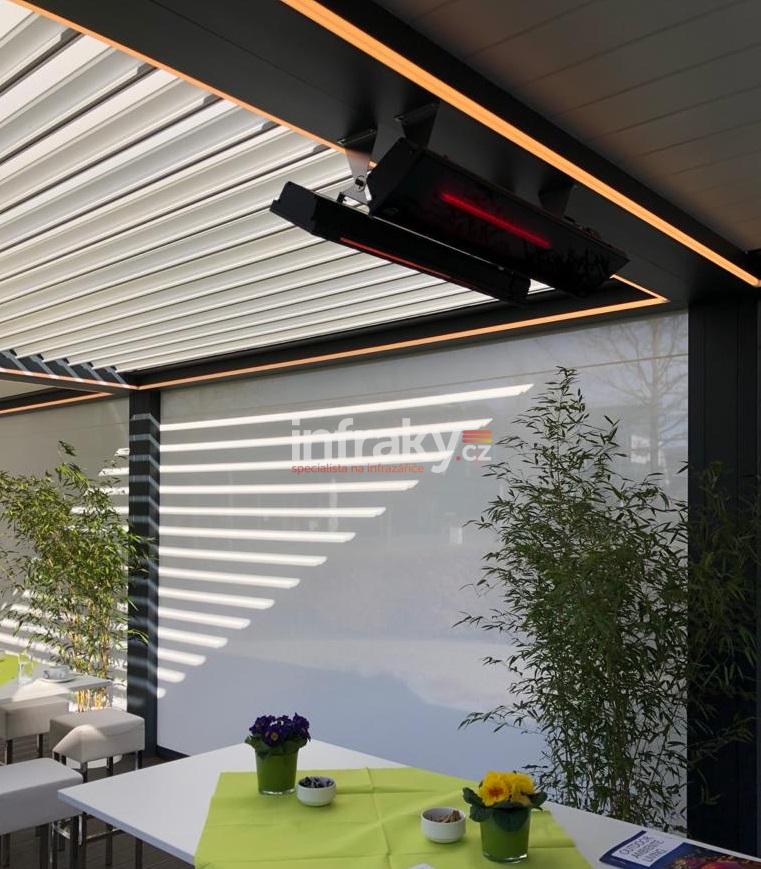

Montáž na profil bioklimatické pergoly

Bioklimatické pergoly mají zpravidla masivnější profily s integrovanými kanály pro motory a kabely. Postup je obdobný, navíc:

• Využijte integrované kabelové kanály profilu pro vedení napájecího kabelu — odpadá nutnost dodatečných kabelových lišt.
• Zářič umístěte tak, aby nedocházelo k přehřívání lamely při pohybu — dodržte minimální vzdálenost zářiče od otočné lamely dle specifikace výrobce (zpravidla min. 15–20 cm).

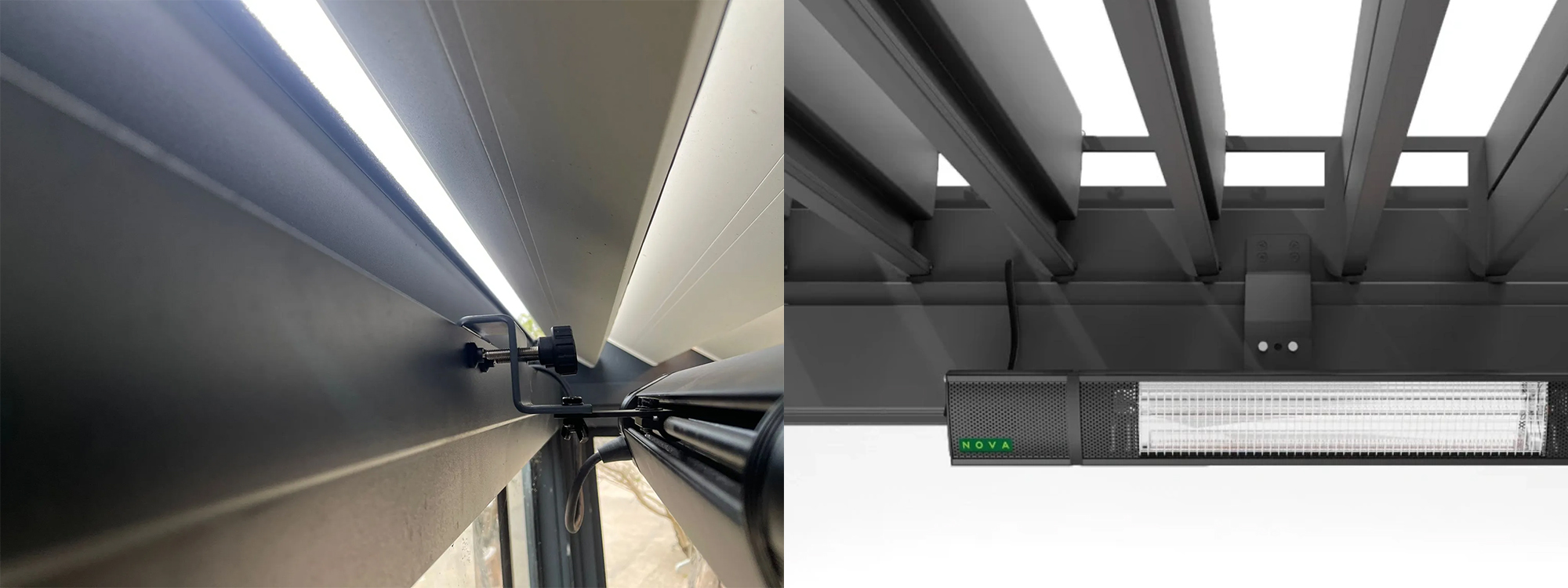

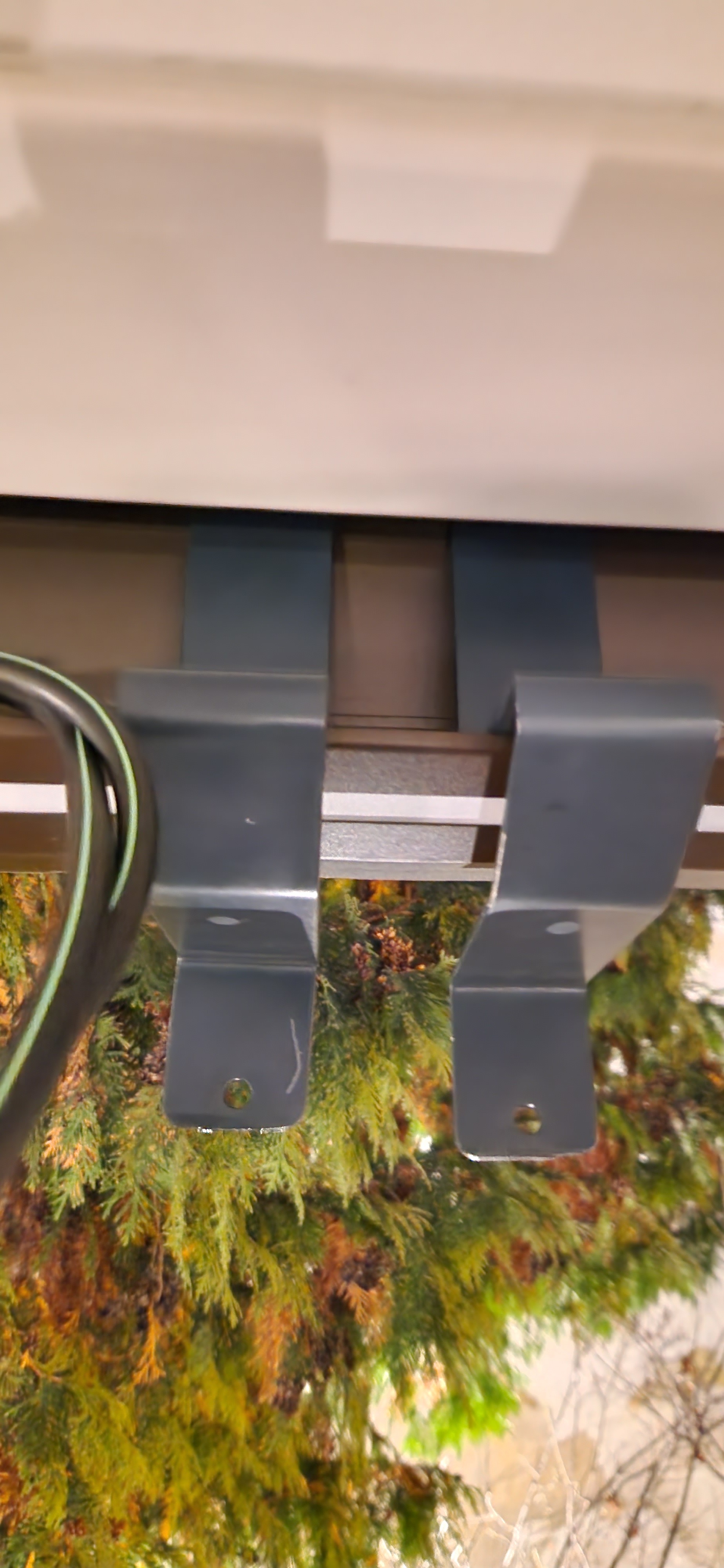

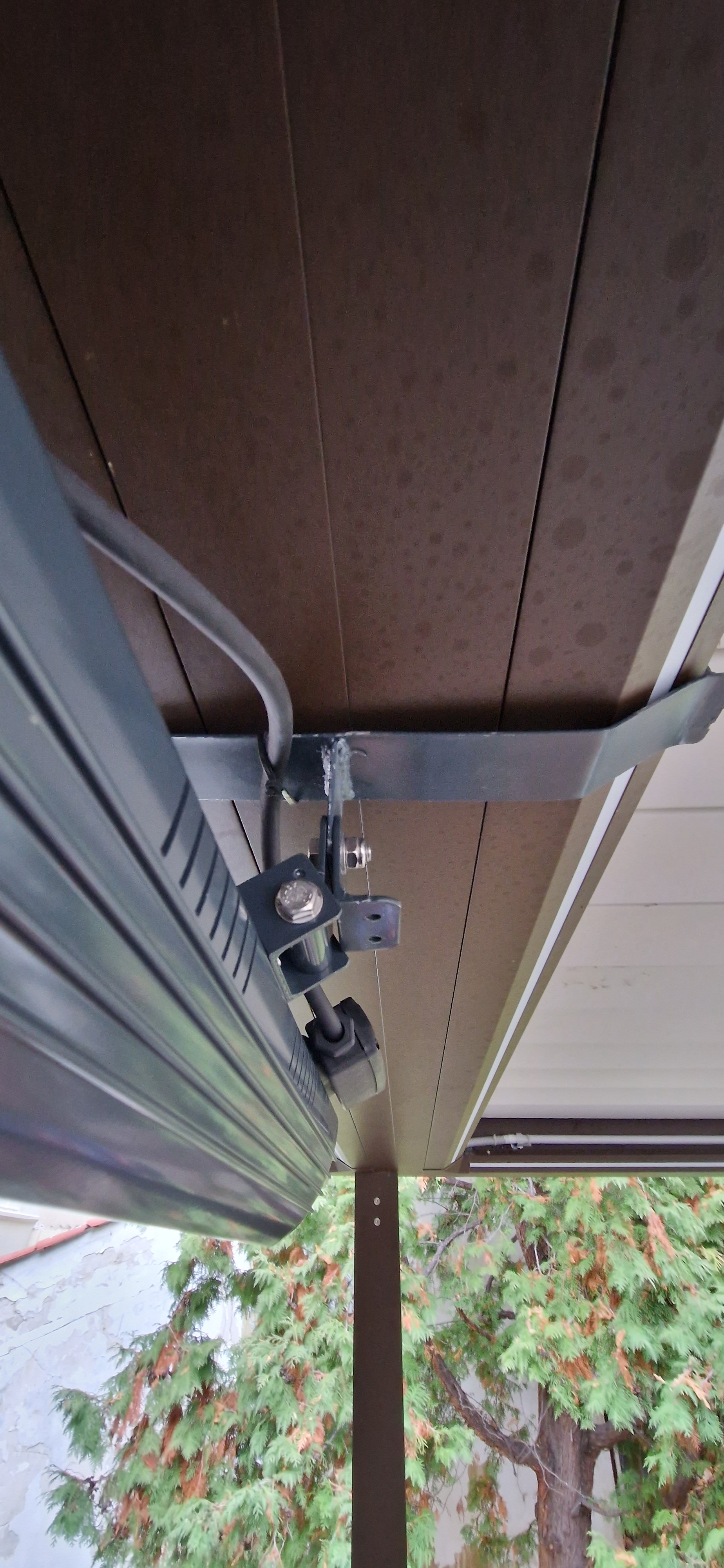

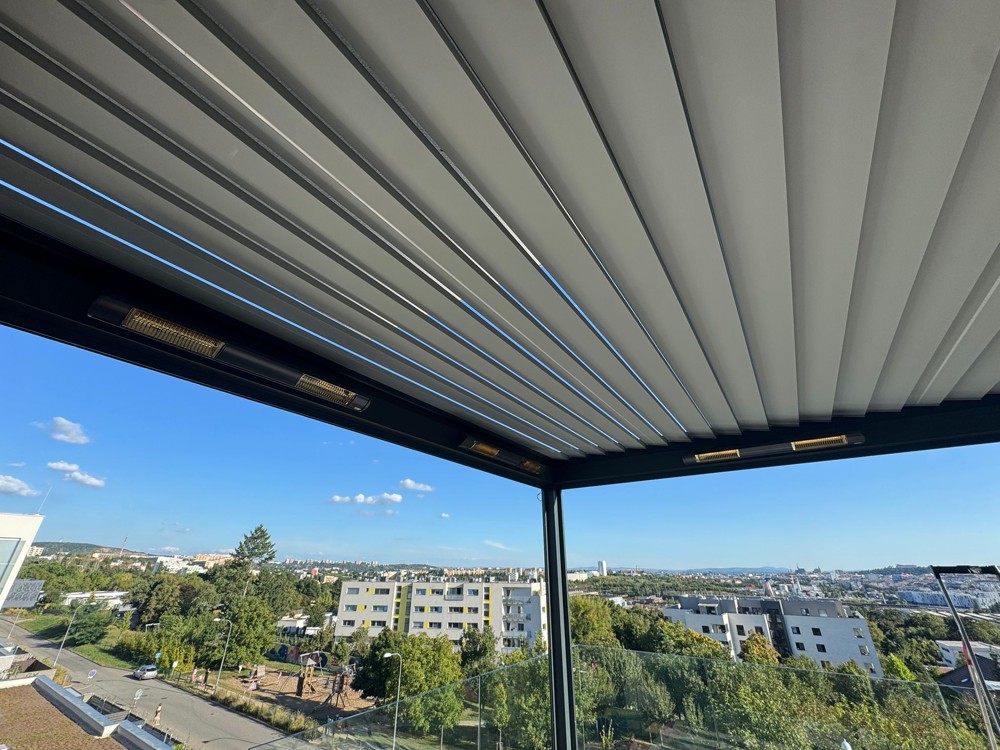

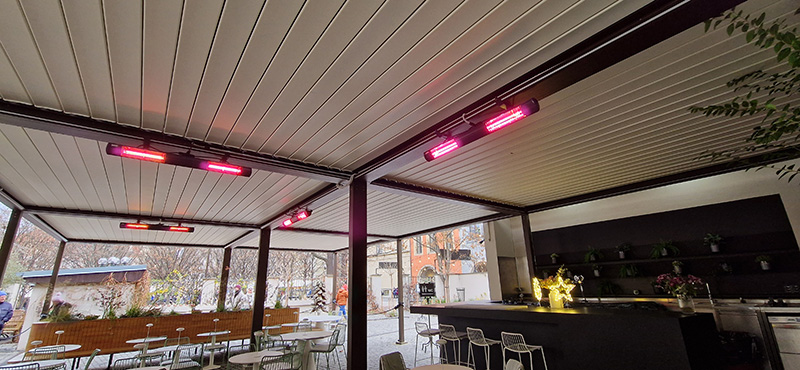

Ukázka instalace na středovou příčku bez nutnosti vrtání do konstrukce - realizace Staroměstské Náměstí. Plus instalace na boční profil zasunutím držáku do odtokového kanálku - nebrání odtoku vody:

Držáky lze nechat vyrobit podle vaší specifikace a nákresu. Zpravidla máte vlastní možnosti výroby, ale nabízíme kooperaci při návrhu dle typu zářiče a jeho možností napojení na atyp pergolový držák.

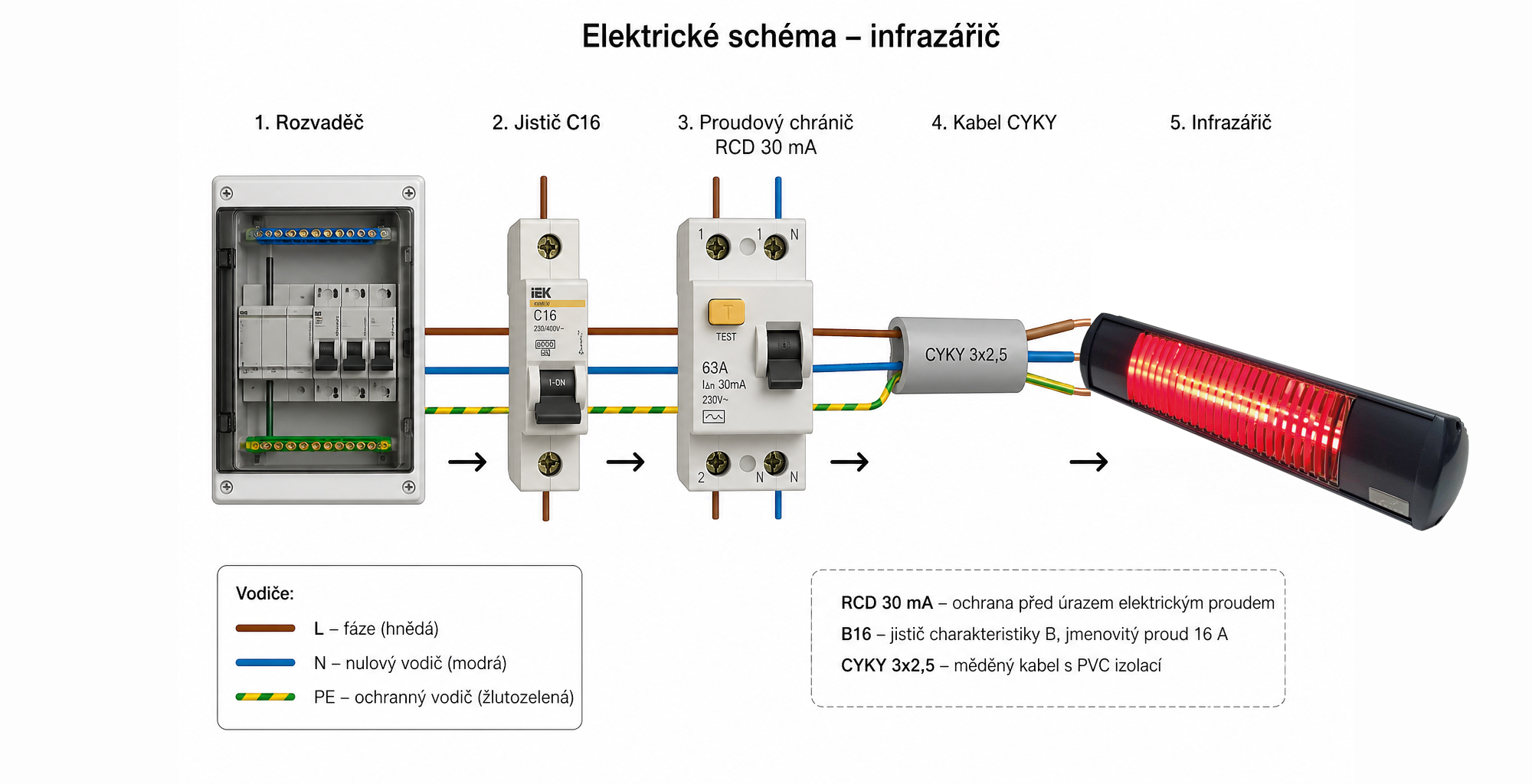

4. Elektrické zapojení

ℹ️ Zapojení infrazářičů spadá do kategorie pevného připojení spotřebiče. Doporučujeme, aby zapojení provedl nebo zkontroloval osoba s elektrotechnickou kvalifikací dle vyhlášky č. 50/1978 Sb. (§ 5 nebo § 6).

Kabel a průřez vodiče

Pro dimenzování kabelu platí jednoduchá tabulka:

Kabel veďte ideálně v integrovaném kanálu hliníkového profilu pergoly, případně ve vhodné kabelové liště (UV stabilní, min. IP55). Vyhněte se vedení kabelu v blízkosti horkých částí zářiče.

Můžete také použít lankový kabel "licnu" pro snažší protažení profily.

Jištění

Každý zářič musí být jištěn samostatným jističem (nebo skupinově, pokud jsou zářiče na jednom okruhu):

Instalaci proveďte přes proudový chránič (RCD) 30 mA — zejména v exteriérovém prostředí je to bezpodmínečný požadavek normy ČSN 33 2000-7-702.

5. Ovládání infrazářičů

Infrazářiče lze ovládat čtyřmi způsoby. Volba závisí na vybavení pergoly a požadavcích zákazníka.

Způsob A — Vlastní dálkový ovladač zářiče (RF)

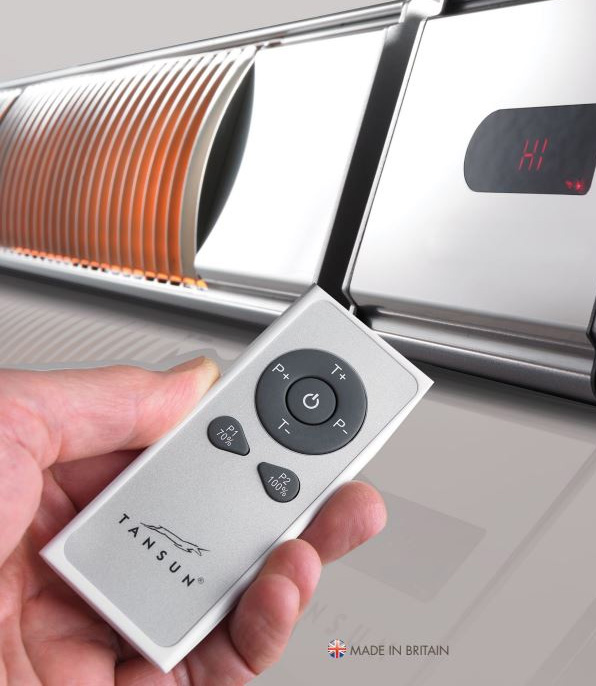

Nejjednodušší varianta.Doporučené zářiče Tansun, Burda/Frico, Phormalab, Extremeline i Veito jsou dostupné s integrovaným RF přijímačem a dodávaným dálkovým ovladačem.  Kompetní sortiment zářičů s dálkovým ovládáním.

• ✅ Žádné další komponenty
• ✅ Rychlá instalace
• ✅ Možnost regulace výkonu (zpravidla 3 úrovně nebo plynulá regulace)
• ✅ Odpadá problém s padáním jističů při prvním spuštění studené trubice
• ❌ Oddělené ovládání od zbytku pergoly

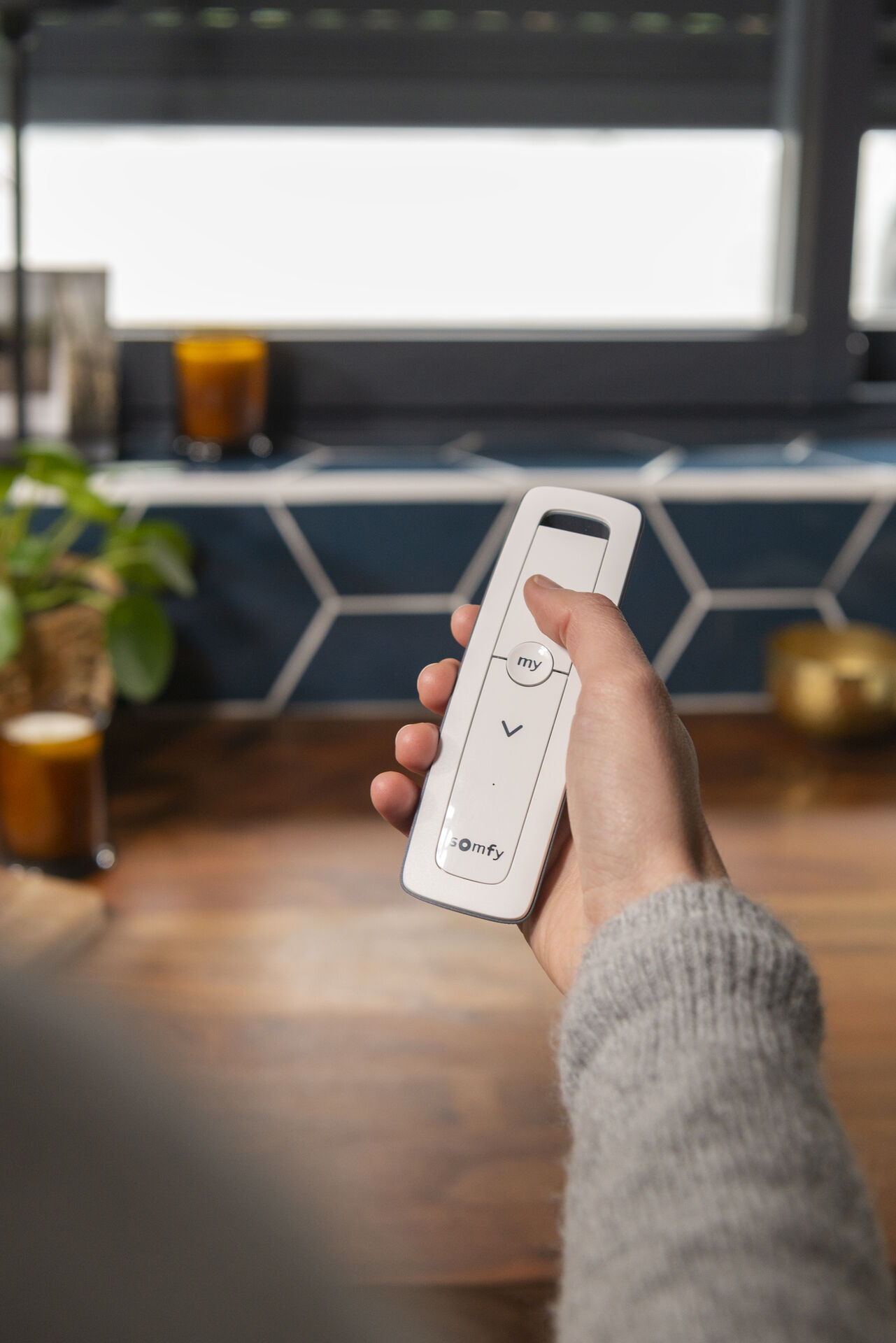

Způsob B — Integrace do systému SOMFY (Tahoma / Situo)

Pokud je pergola vybavena systémem SOMFY, lze infrazářiče zapojit do stejného ekosystému. Podporujeme integraci přes SOMFY TaHoma (primárně doporučená varianta) i SOMFY Situo.

Kompletní řada infrazářičů se SOMFY integrovaným ovládáním zde.

Jak na to:

1. Použijte zářič s kompatibilním RF přijímačem (RTS nebo IO-homecontrol protokol — ověřte kompatibilitu před objednávkou).
2. V aplikaci TaHoma přidejte zářič jako nové zařízení standardním postupem párování.
3. Zařiďte skupiny a scénáře — zářiče lze spínat a regulovat společně s lamelami, LED osvětlením nebo žaluziemi.

• ✅ Jedno ovládání pro celou pergolu
• ✅ Kompatibilita s chytrým domem (Apple HomeKit, Amazon Alexa, Google Home přes TaHoma)
• ✅ Časové spínání a scénáře
• ❌ Vyžaduje kompatibilní RF SOMFY modul v zářiči a musí se již takto objednat

Dodatečné řešení EXISTUJE:

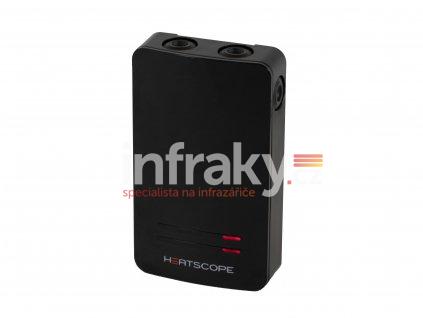

SMARTBOX I/O Somfy (AB) MHS-SBOXSAB.100

Způsob C — Integrace do systému Loxone (výstup 0–10 V)

Nejpokročilejší varianta pro pergoly integrované do systému chytré domácnosti Loxone, KNX  a dalších řešení na bázi PLC řízení.

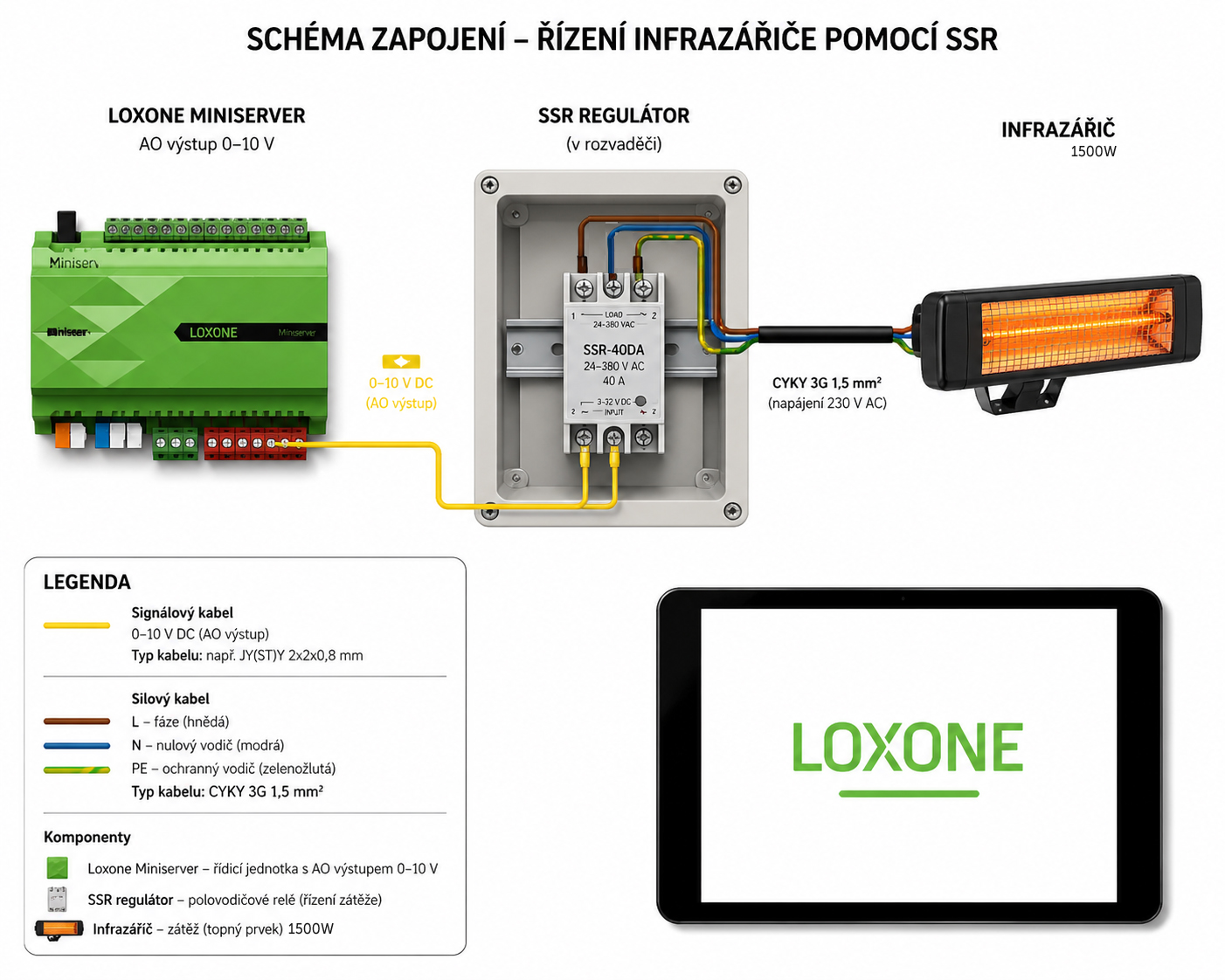

Princip: Loxone generuje analogový výstup 0–10 V, který řídí SSR (Solid State Relay) regulátor — ten plynule upravuje výkon přivedený do zářiče v rozsahu 0–100 %.

Dodáváme na klíč kompletní sadu včetně schématu zapojení které je jednoduché - pouze propojení svorkovnic na DIN liště.

Toto řešení je vhodné také pro větší instace pergol pro hotely, penziony o výkonech i desítek kusů zářičů.

Některé z funkcí které lze naprogramovat a které vám žádný dálkový ovladač neumožní vyřešit:

1. regulace výkonu 0-100% plynule po 1%.
2. funkce softstart - pozvodlný náběh na plný výkon - odpadá problém s padáním jističů při zapnutí.
3. zapnutí topidel automaticky pokud je teplota v prostoru nižší než požadovaná v kombinaci s pohybovým čidlem
4. pro uzavřené prostory pergol lze zapínat topení s předstihem než dorazíte domů
5. každé topidlo lze zapínat samostatně nebo spojitě - podle požadavku je nutné zvolit jedno společné nebo více samostatných SSR relé
6. inteligentní spojení s FVE - lze využívat přebytků, nebo omezit výkon pokud se využívají pouze baterie atp..,
7. hlídání maxim výkonu - zejména pro rozsáhlé pergoly v desítkách kilowatt, aby nepadal hlavní přívod. Lze při plném využití všech zářičů automaticky snižovat výkon aby se udrželo maximum přívodu. Lze tak dát i více zářičů na slabší hlavní přívod aby bylo možné využít na 100% nepříklad polovinu prostoru, nebo na 50% výkonu celý prostor a tím zajistit maximum využití prostoru.
8. a mnoho dalších funkcí které lze snadno do systému Loxone a podobně doprogramovat

Postup instalace:

Dodání všech prvků je z naší strany - SSR relé, rychlé pojistky a EMC filtr. Každý projekt navrhujeme individuálně. Cena řešení se pohybuje od cca 9000 Kč bez DPH za jeden infrazářič po cca 25 000 Kč bez DPH za řešení se třemi infrazářiči po 3kW. Větší realizace řešíme vlastním řešením s PLC a programem na míru - typicky velké restaurační pergoly hotelů a penzionů. O tomto řešení bude samostatný článek.

1. Vyberte zářič BEZ vlastního regulátoru — toto je klíčová podmínka. Zářič s RF regulátorem nelze pro tuto variantu použít.
2. Nainstalujte SSR regulátor (dimmer) do rozvaděče nebo do instalační krabice v blízkosti zářiče. Dimmer musí být dimenzován na příkon zářiče (min. 16 A pro zářiče do 3,3 kW/230 V).
3. Propojte výstup AO (0–10 V) z Loxone Miniserveru se signálním vstupem SSR regulátoru dvoužilovým stíněným kabelem.
4. Zapojte silový okruh: Jistič → SSR regulátor → zářič (kabel CYKY dle tabulky výše).
5. V Loxone programu nastavte analogový výstup — hodnota 0 V = zářič vypnutý, 10 V = plný výkon.

• ✅ Plynulá regulace výkonu
• ✅ Plná integrace do automatizace domu
• ✅ Časové scénáře, vazba na počasí, přítomnost osob
• ❌ Vyžaduje projektování Loxone programu
• ❌ Nelze kombinovat se zářičem s vlastním RF regulátorem

Způsob D — externí dálkový ovladač zářiče (RF)

Nejjednodušší varianta jak dodatečně zajistit ovládání infrazářičů které nemají vlastní regulaci.

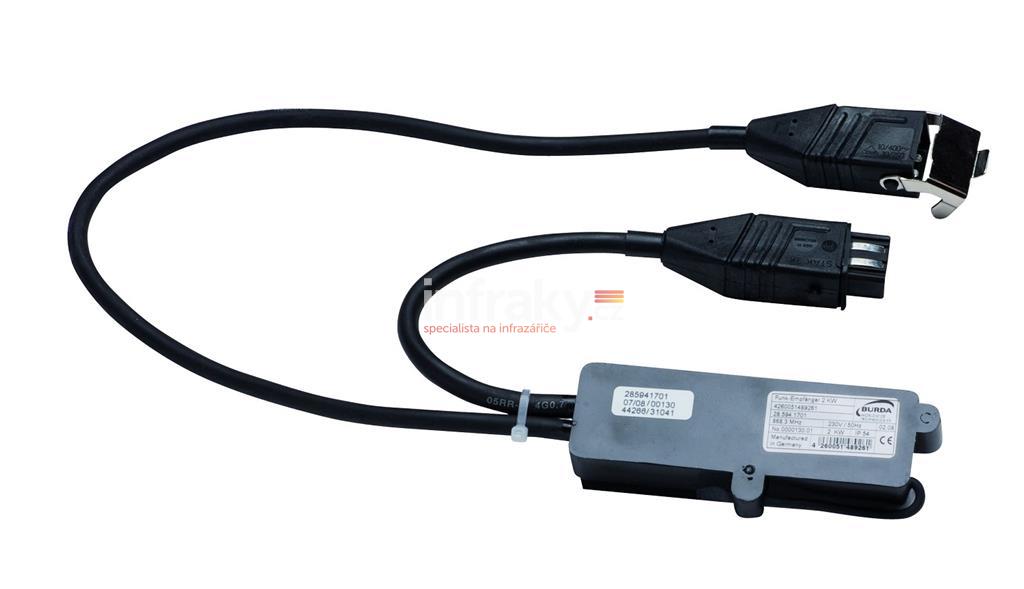

1) za infrazářič instalovat regulátor výkou s RF přístupem přes DO

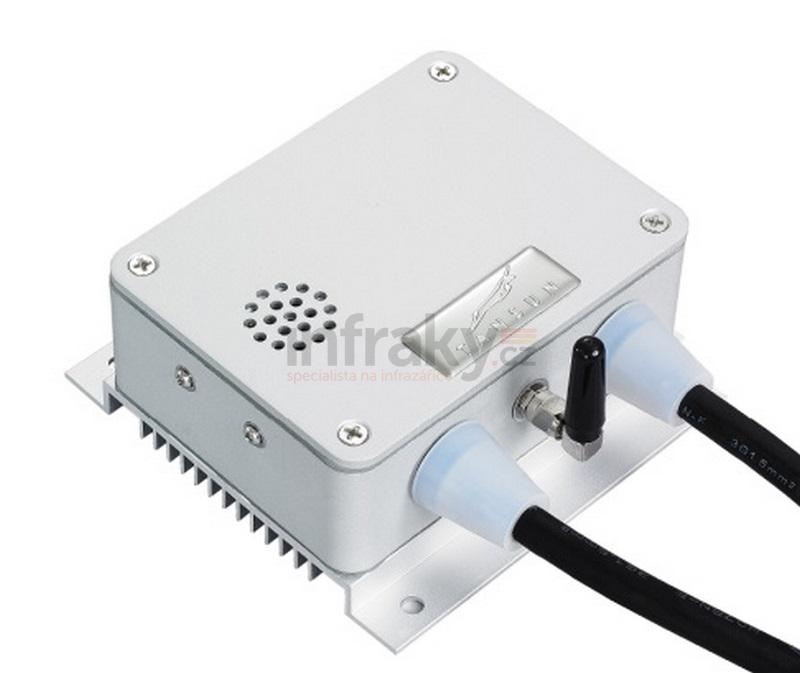

SOMFY max. 3kW	Bluetooth Max. 3kW - lze více kanálů. Aplikace + ovladač	868 Mhz + DO Max. 2kW - lze více kanálů a ovladač vícekanálvý

6. Nejčastější dotazy a tipy z praxe

Kolik zářičů na pergolu? Jako orientační pravidlo platí 350-500W / m2 zastřešené plochy při standardním použití. Pro sezení pro 2 lidi příkon 2-2,5kW, 4 - 6 lidí příkon 3-4kW ( 2x infrazářič), 6-10 lidí 4-9 kW ( 2-3x infrazářič).

Jak daleko od sebe? Zářiče rozmístěte rovnoměrně — maximální rozteč zpravidla 1,5–2 m pro překrývající se pokrytí.

Jaká montážní výška? Optimální montážní výška je 2,2–2,8 m nad podlahou. Při nižší montáži hrozí přehřátí, při vyšší klesá efektivita.

IP krytí — na co si dát pozor? Všechny používané zářiče musí mít krytí min. IP44 pro exteriérové použití. Pokud je zářič přímo vystaven dešti (nezastřešená část), volte min. IP55. V nabídce máme i s IP67.

Při zapnutí infrazářiče mi spadne jistič. Co s tím? Jedná se o problém zejména quartzových infrazářičů které mají při startu prvních cca 0,5s až 3x vyšší příkon než je nominální po zahřátí. Řešení je použití jističů charkteristiky "C" nebo softstartu a nebo zářiče s regulací výkonu.

7. Shrnutí

Montáž infrazářičů do pergoly je přímočará a časově nenáročná — zkušený montér zvládne osadit a zapojit 2–4 zářiče za půl pracovního dne. Největší přidanou hodnotou pro zákazníka je prodloužení sezóny o 2–3 měsíce a výrazné zvýšení komfortu i atraktivity celé pergoly.

Doporučujeme infrazářiče nabízet jako standardní součást konfigurátoru pergoly — nikoliv jako doplněk, ale jako přirozenou součást vybavení.

Pro objednávky, technické konzultace nebo nacenění konkrétního projektu nás neváhejte kontaktovat:

📧 info@infrasystemy.cz 📞 608 36 67 37 🌐 www.infraky.cz

Jsme připraveni podpořit vás v každé fázi projektu — od výběru produktu až po technické řešení na míru.

S pozdravem,

Ing. Charvát Pavel

Otavská 175/12, 196 00 Praha 9 Čakovice

+420 608 36 67 37

Info@infrasystemy.cz

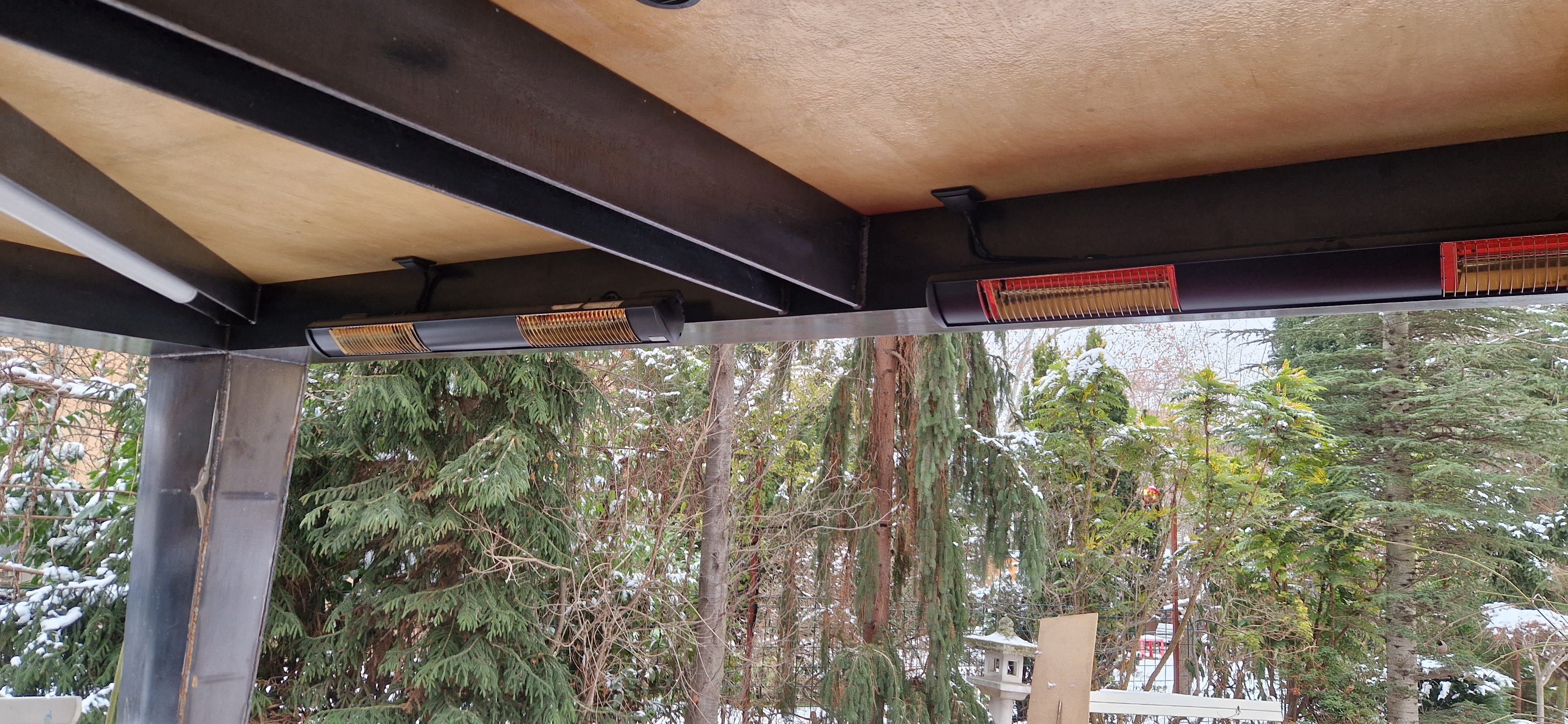

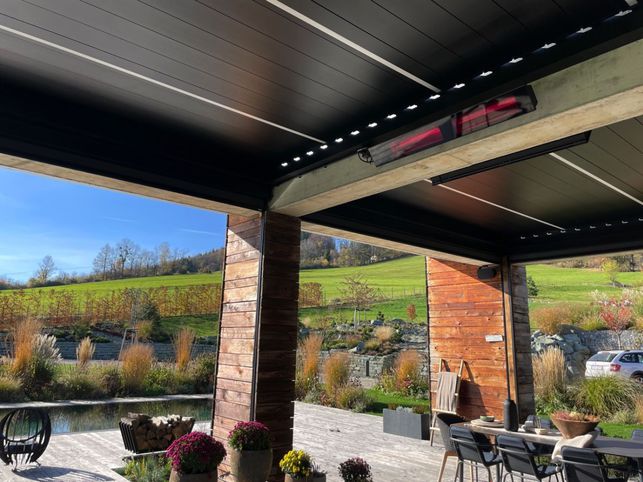

8. Ukázky z realizací:
