Teorie - tepelná ztráta

Pro pochopení energetické efektivity budovy je klíčové přesné stanovení její tepelné ztráty. V rámci České republiky se pro výpočet tepelných ztrát budov využívá norma ČSN EN 12 831, která představuje v současnosti jediný akceptovaný standard. Důkladná analýza kritických bodů, kde dochází k největším tepelným únikům, umožňuje následně aplikovat cílená tepelná opatření. V kontextu současného vývoje, kdy se na ekologickou udržitelnost kladou stále vyšší požadavky, se stává redukce energetické náročnosti budov stále zásadnějším aspektem.

Tepelná ztráta

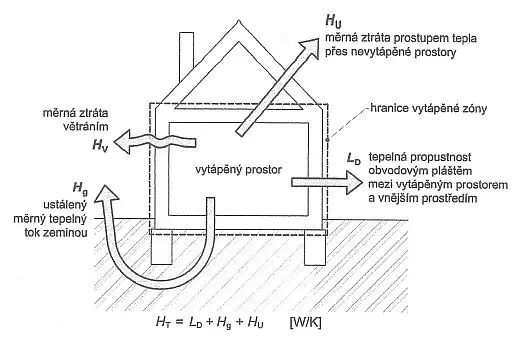

Celková tepelná ztráta vytápěného objektu je dána jako součet dvou hlavních složek: tepelné ztráty prostupem tepla a tepelné ztráty způsobené větráním. Tepelná ztráta prostupem tepla je v přímé závislosti na velikosti plochy, skrze kterou dochází k přenosu tepla v důsledku rozdílu teplot mezi vnějším a vnitřním prostředím konstrukce. Na druhé straně, tepelná ztráta způsobená větráním, jev nezbytný pro zajištění hygienických podmínek, se odvíjí od objemu prostoru a minimální požadované frekvence výměny venkovního vzduchu za hodinu, což je veličina vyjádřená jako [h-1]. Tato frekvence se liší podle typu místnosti; pro obytné prostory je stanovena na 0,5, zatímco pro koupelny a kuchyně na 1,5.

V současné době nabývá tepelná ztráta větráním na významu, což je důsledek zlepšování tepelného odporu obvodových konstrukcí, vedoucího k redukci součinitele prostupu tepla a tím i k poklesu tepelných ztrát prostupem tepla. V reakci na tento trend se v nových větracích systémech obytných budov čím dál tím více využívají deskové rekuperační výměníky. Tyto výměníky zvyšují energetickou efektivitu tím, že umožňují předávání tepla z teplého odpadního vzduchu do chladnějšího vzduchu nasávaného z exteriéru prostřednictvím teplosměnné plochy. Díky tomu dochází k ochlazení odpadního vzduchu a předehřátí vzduchu vnějšího. Efektivita těchto systémů se pohybuje v rozmezí 50–85 %, v závislosti na konstrukci výměníku a rychlosti proudění vzduchu.

Pro správný návrh tepelného výkonu vytápěcího systému, který zajistí tepelný komfort i v extrémních klimatických podmínkách, je klíčová přesná znalost tepelných ztrát budovy. V České republice je výpočet tepelného výkonu a tepelných ztrát regulován normou ČSN EN 12 831, což zajišťuje standardizovaný přístup k určení těchto klíčových parametrů.

Součinitel prostupu tepla

označovaný jako U, představuje klíčový parametr v oblasti stavební fyziky, neboť specifikuje množství tepla, které se ztrácí skrze konstrukci o rozloze 1 m² při teplotním gradientu 1 K. Nízká hodnota tohoto součinitele signalizuje efektivnější tepelnou izolaci a tím pádem i menší tepelné ztráty, což je z hlediska energetické efektivity budov vysoce žádoucí. Hodnota U je primárně determinována materiálem, z něhož je konstrukce vyrobena, avšak významnou roli hrají také faktory jako velikost tepelného odporu na její vnější a vnitřní straně.

V průběhu času se objevuje zřetelná tendence k snižování hodnoty součinitele U, což můžeme pozorovat na příkladu cihly - tradičního stavebního materiálu používaného při výstavbě obytných budov. V první polovině 20. století byla plná pálená cihla standardem, od kterého se odvíjely tepelné vlastnosti stěn. S narůstajícími požadavky na energetickou účinnost došlo k evoluci tvaru cihel, kde v období mezi lety 1949 a 1960 došlo k přechodu od plné pálené cihly k příčně děrovaným cihlám typu CDm, které později nahradily velkoformátové cihelné bloky CDK. V devadesátých letech 20. století se objevují cihly typu Therm s suchou styčnou spárou (pero–drážka), a na počátku 21. století se v České republice začínají objevovat broušené cihly s upravenými ložnými plochami.

Podle aktuální normy ČSN 73 0540-2, která se týká tepelné ochrany budov, je doporučená hodnota součinitele prostupu tepla pro těžké obvodové zdi stanovena na U = 0,25 W/(m²K). Pokud jsou však dutiny v konstrukci vyplněny tepelně izolačním materiálem, může hodnota U dosáhnout až 0,1 W/(m²K), což je v souladu s definicí izolačního materiálu v normě, specifikující tepelnou vodivost λ < 0,1 W/(mK).

V důsledku toho mohou být dnešní pálené cihelné bloky šířky 500 mm, které mají součinitel prostupu tepla nižší než 0,16 W/(m²K), což odpovídá tepelné vodivosti přibližně 0,085 W/(mK), považovány za izolační materiál. Za posledních pět desetiletí došlo k přibližně šestinásobnému zpřísnění požadavků na součinitel prostupu tepla, zatímco u zdiva z pálených cihel byla hodnota tepelného odporu zvýšena jedenáctkrát. Cihly si udržují svou popularitu zejména díky své dlouhodobé trvanlivosti a stabilitě parametrů.

Prostup tepla stavební konstrukcí

Základními parametry určujícími tepelně izolační vlastnosti stavebních konstrukcí jsou tepelný odpor (R) vyjádřený v jednotkách m²K/W a koeficient prostupu tepla (U), jenž je specifikován v jednotkách W/m²K. Abychom mohli tyto parametry přesně stanovit, je nezbytné disponovat podrobnými informacemi o složení dané konstrukce ve směru toku tepla, což zahrnuje znalost materiálových a geometrických charakteristik každé vrstvy, včetně její tloušťky (d) vyjádřené v metrech a koeficientu tepelné vodivosti (λ) v jednotkách W/mK.

Při detailní analýze prostupu tepla skrze stavební konstrukci je dále klíčové zvážit několik faktorů, které mohou významně ovlivnit finální hodnoty tepelného odporu a koeficientu prostupu tepla. Mezi tyto faktory patří:

• Typ konstrukce: Rozlišujeme mezi jednoplášťovou, dvouplášťovou a obrácenou skladbou. Každý z těchto typů má specifické vlastnosti a vyžaduje individuální přístup při výpočtu tepelných charakteristik.

• Směr tepelného toku: Teplo může procházet konstrukcí směrem nahoru, dolů nebo horizontálně. Směr toku tepla má zásadní vliv na efektivitu tepelné izolace, přičemž každý směr vyžaduje zvážení specifických aspektů při návrhu a hodnocení izolačních vlastností.

• Poloha konstrukce: Je důležité brát v úvahu, zda se konstrukce nachází ve styku s venkovním vzduchem, s nevytápěným prostorem, nebo ve styku se zeminou. Poloha konstrukce ovlivňuje podmínky, ve kterých dochází k tepelnému toku, a může mít významný dopad na požadavky na tepelnou izolaci.

Pochopení a správná aplikace těchto zásad jsou klíčem k optimalizaci tepelně izolačních vlastností stavebních konstrukcí, což přispívá k jejich větší energetické efektivnosti a zlepšení celkového komfortu vnitřního prostředí. V praxi je důležité kombinovat teoretické znalosti s praktickými zkušenostmi a přihlížet k specifikům každého projektu, aby bylo možné dosáhnout optimálních výsledků.

Tepelný odpor

označovaný jako R a vyjádřený v jednotkách m².K/W, slouží k hodnocení izolačních vlastností konstrukce nebo jejích jednotlivých vrstev. Konkrétně ukazuje, kolik tepla (ve W) projde skrze konstrukci o určité ploše (m²) při daném teplotním gradientu (K) mezi jejími stranami. Jedná se o klíčový parametr při návrhu a hodnocení tepelných izolačních vlastností stavebních materiálů a konstrukcí. Výpočet tepelného odporu je založen na poměru tloušťky dané vrstvy (d) k součiniteli tepelné vodivosti (λ) materiálu, kde λ charakterizuje schopnost materiálu přenášet teplo.

Je důležité si uvědomit, že tepelný odpor není omezen pouze na pevné materiály, ale zahrnuje i vzduchové vrstvy bezprostředně sousedící s konstrukcí, jejichž odpor proti přestupu tepla (Rsi pro vnitřní povrchy a Rse pro vnější povrchy) je ovlivněn faktory jako jsou poloha povrchu a proudění vzduchu. Tento odpor je klíčový pro pochopení celkového tepelného odporu konstrukce při prostupu tepla, označeného RT, který zahrnuje součet tepelných odporů všech vrstev a odporů při přestupu tepla.

Inverzní hodnota celkového tepelného odporu konstrukce, označovaná jako U (nebo UT) a vyjádřená v jednotkách W/m².K, definuje součinitel prostupu tepla. Tento parametr udává množství tepla, které projde konstrukcí o ploše 1 m² při teplotním rozdílu 1 K a je zásadní pro posouzení tepelných ztrát budov.

Při výpočtu tepelného odporu jednoplášťových konstrukcí se typicky zohledňují vrstvy chráněné proti vlhkosti, jako je například hydroizolace na střechách, zatímco u dvouplášťových konstrukcí se posuzují vrstvy od vnitřního líce až po větranou vzduchovou vrstvu. Specificky, v případě konstrukcí v kontaktu se zeminou, jako jsou podlahy na zemi, se do výpočtu zahrnují vrstvy nad hydroizolací.

V České republice je výpočet a hodnocení prostupu tepla regulován řadou norem ČSN 73 0540-1 až 4, zaměřených na tepelnou ochranu budov, které zahrnují terminologii, požadavky, návrhové hodnoty veličin a výpočtové metody. Kromě toho je důležitá i norma ČSN EN ISO 6946, která se týká výpočtové metody pro tepelný odpor a součinitel prostupu tepla, a další normy jako ČSN EN ISO 10456, ČSN EN ISO 13370 a ČSN EN ISO 13789, které se věnují tepelně-vlhkostním vlastnostem, přenosu tepla zeminou a měrným tepelným tokům prostupem tepla a větráním. Tyto normy jsou základem pro návrh a posouzení tepelných vlastností stavebních konstrukcí a materiálů v souladu s aktuálními požadavky na tepelnou ochranu budov.
