Ovládací jednotka regulace výkonu Tansun s pokročilým řízením výkonu v závislosti na teplotě

Popis regulace výkonu Tansun

Řídicí jednotka topného systému Tansun byla navržena tak, aby váš topný systém pracoval bez problémů a co nejefektivněji, což po nastavení vyžaduje minimální vstupní údaje. Vyzkoušejte si pohodlí inteligentní modulace, kdy se systém v reálném čase přizpůsobuje tak, aby udržoval nastavenou teplotu, a nabízí tak úroveň komfortu, která je intuitivní a účinná v době, kdy ji potřebujete.

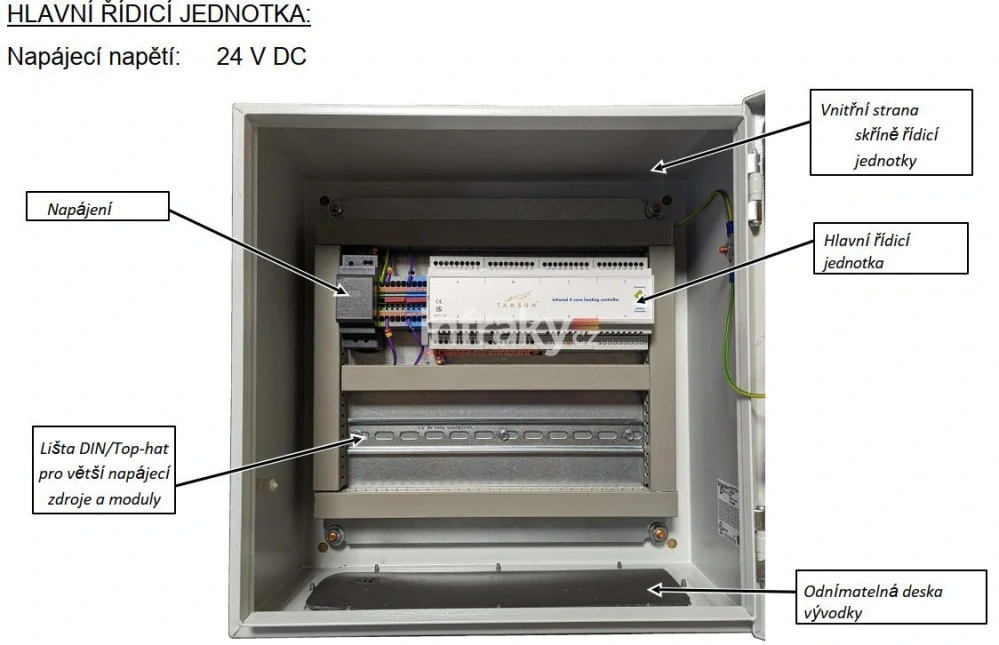

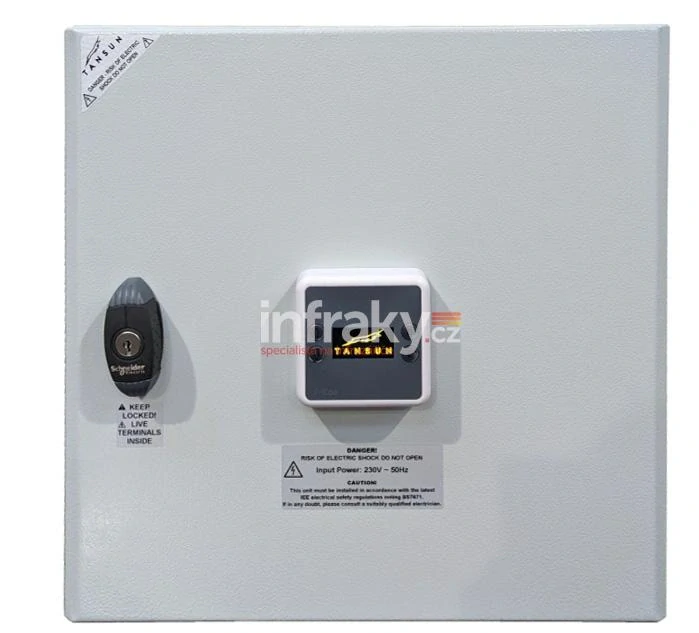

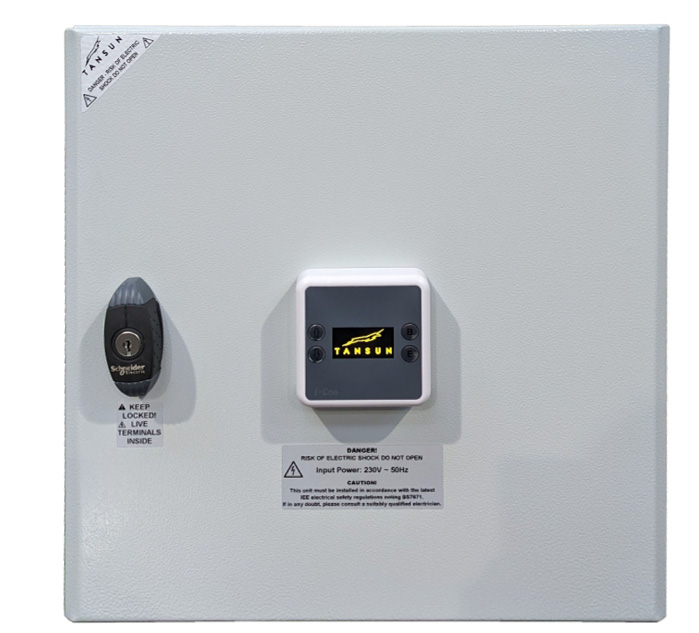

Srdcem systému je řídicí jednotka, na kterou se zaměřuje tato příručka. Má grafické uživatelské rozhraní (GUI), které je jednoduché a intuitivní a umožňuje snadné nastavení a ovládání. Grafické uživatelské rozhraní je namontováno na dveřích skříně systému, ale pokud je to specifikováno, může být dodáno vzdáleně a zapojeno na zvolené místo.

Dalšími klíčovými součástmi jsou filtrovaná relé, která modulují výkon topných těles na základě údajů o teplotě v zóně nebo místnosti. Teplota v zóně/pokojích se měří pomocí čidel typu černé žárovky, která detekují dodávané sálavé teplo. Reléové boxy lze použít k modulaci výkonu jednoho nebo více topných těles a řídicí jednotka může podporovat až 4 × zóny a 12 × reléových boxů na zónu. Každá zóna bude mít teplotní čidlo.

Systém lze také rozšířit o prodlužovací časovače (jeden pro každou zónu), které umožňují prodloužit dobu vytápění nebo jednoduše zapnout systém na požadovanou dobu. Lze také přidat detektory pohybu (PIR), takže systém bude vytápět pouze zóny, které jsou obsazené, a vypne se, pokud nejsou využívány. Nakonec lze přidat alarmy pro úplné oznámení stavu systému.

Systém je nutné doplnit o výkonovou část s SSR relé:
