Když se řeší vytápění haly, skladu nebo výrobní linky infrazářiči, většina poptávek se soustředí na jediné číslo – příkon v kilowattech. Skutečně klíčová součástka ale leží jinde: v odrazovém (odrazivém) zrcadle za topnou trubicí. Tvar, materiál a konstrukce zrcadla rozhodují o tom, kam přesně teplo dopadne, kolik energie se z trubice skutečně využije a – což se řeší mnohem méně často – jak dlouho samotná topná trubice vydrží v provozu. U průmyslových instalací ve výšce 8–10 metrů nad zemí je právě poslední bod přímo spojen s provozními náklady, protože každá výměna trubice znamená lešení, plošinu a technika.

Tento článek vysvětluje, jak odrazové zrcadlo u infrazářiče funguje, podle čeho poznat prvotřídní konstrukci a v čem se řešení Tansun Apollo od výhradníého dovozce infraky.cz konkrétně liší od běžné konkurence na trhu.

Co je odrazivé zrcadlo a proč je srdcem každého infrazářiče

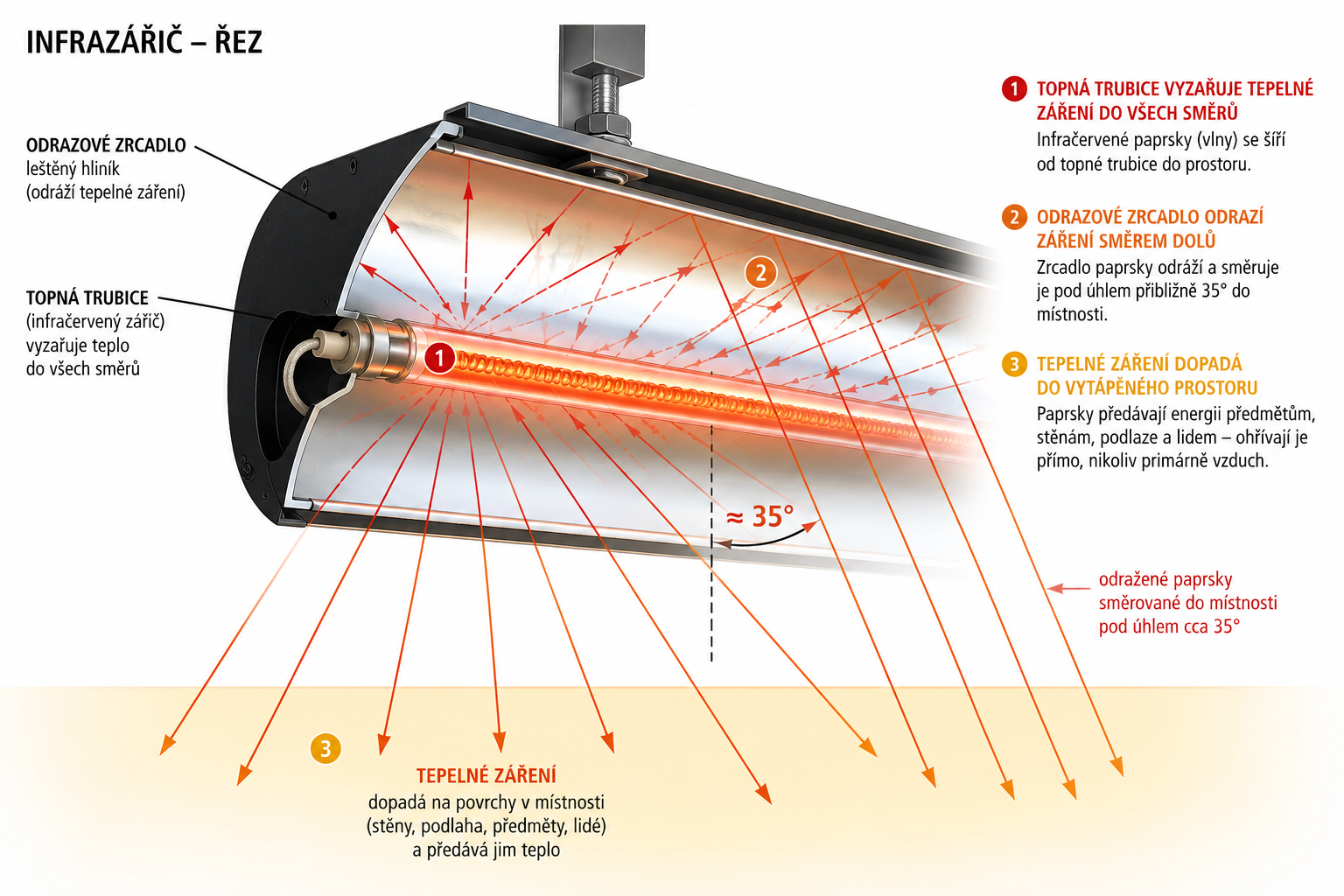

Odrazové zrcadlo je tvarovaná kovová plocha umístěná za topnou trubicí (křemennou, karbonovou nebo halogenovou), jejímž úkolem je usměrnit infračervené záření, které trubice vyzařuje do všech směrů, do požadovaného prostoru – na podlahu, na pracovní místo nebo do uličky mezi regály. Bez zrcadla by polovina vyzářené energie odešla zbytečně směrem ke stropu.

Kvalita zrcadla se posuzuje podle dvou vlastností, které spolu úzce souvisí:

1. Účinnost odrazu – jak velký podíl dopadající infračervené energie zrcadlo skutečně odrazí do prostoru, a jak velký podíl pohltí a promění v nežádoucí ztrátové teplo.
2. Tvar a geometrie – úhel, pod kterým paprsky dopadají na trubici a opouštějí zářič, určuje, jak přesně se teplo soustředí na cílovou plochu, nebo naopak rozptyluje do okolí.

Platí přitom jednoduchá fyzikální zákonitost: sálavý výkon topné trubice roste s její teplotou přibližně se čtvrtou mocninou (Stefan-Boltzmannův zákon). I malý pokles teploty trubice tedy znamená výrazně větší pokles vyzářeného tepla. Konstrukce zrcadla a celého tělesa zářiče proto musí najít rovnováhu mezi tím, aby trubice měla optimální provozní teplotu pro vysoký sálavý výkon, a tím, aby se v jejím okolí nehromadilo nadměrné teplo, které naopak zkracuje životnost trubice, patic a elektrických spojů.

Jak poznat kvalitní odrazové zrcadlo: na co se zaměřit

Při srovnávání infrazářičů od různých výrobců se vyplatí všímat si čtyř konkrétních znaků konstrukce zrcadla.

Materiál a odrazivost ve infračerveném spektru. Lesklý povrch ještě neznamená kvalitní reflektor – vizuální lesk ovlivňuje hlavně viditelné světlo, zatímco o reálné odrazivosti pro infračervené záření rozhoduje čistota a vlastnosti samotného kovu. Nejlepších výsledků dosahuje vysoce čistý, přesně leštěný hliník s vysokým činitelem odrazu.

Přesně definovaná geometrie. Tvar zrcadla (parabolický, klínový, segmentový) určuje úhel sálání. Pokud je geometrie navržena tak, aby se paprsek odrazil jen jednou a hned opustil zářič, ztráty jsou minimální. Pokud naopak paprsek mezi trubicí a zrcadlem „poskakuje" vícekrát, část energie se při každém odrazu ztrácí pohlcením.

Odolnost proti oxidaci a znečištění. Odrazivost hliníkového nebo nerezového povrchu se postupně snižuje vlivem prachu, vlhkosti a oxidace. Kvalitní konstrukce tomu předchází vhodnou úpravou povrchu a uzavřeným, ale zároveň větraným tělesem, které nezachycuje prach v kritických místech kolem trubice.

Vztah mezi velikostí zrcadla a životností trubice. Velké, hluboké zrcadlo, které trubici těsně obepíná, sice zadrží více tepla v jejím okolí, ale to samé teplo zatěžuje i konce trubice, patice a kontakty – tedy přesně ta místa, kde infrazářiče nejčastěji dosluhují. Proto není pravidlem, že „větší zrcadlo = lepší zářič". U průmyslových aplikací s vysokými provozními hodinami bývá rozhodující právě tento detail.

S touto poslední vlastností úzce souvisí konstrukční filozofie řady Tansun Apollo, kterou popisujeme v následující části.

Tansun Apollo: 5 konstrukčních rozdílů oproti konkurenci

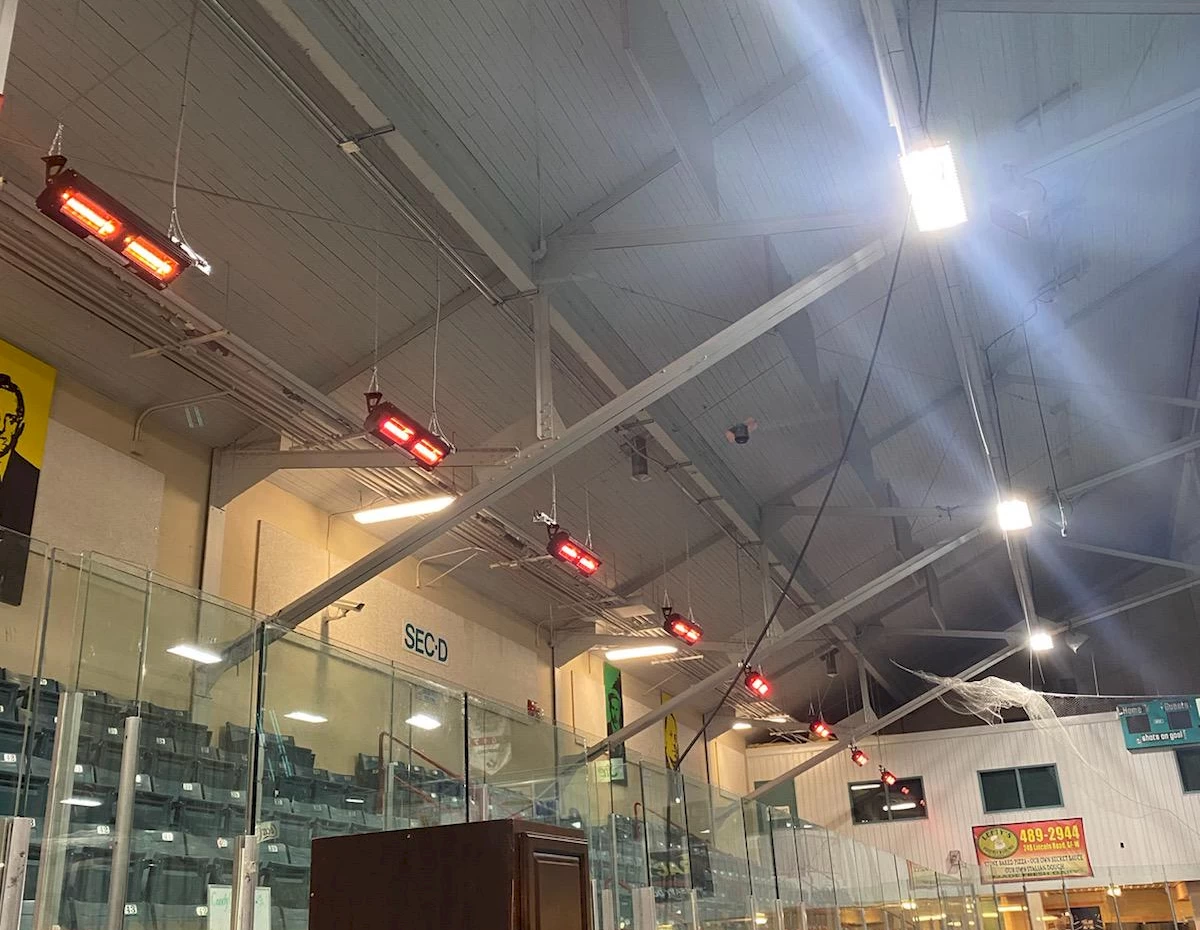

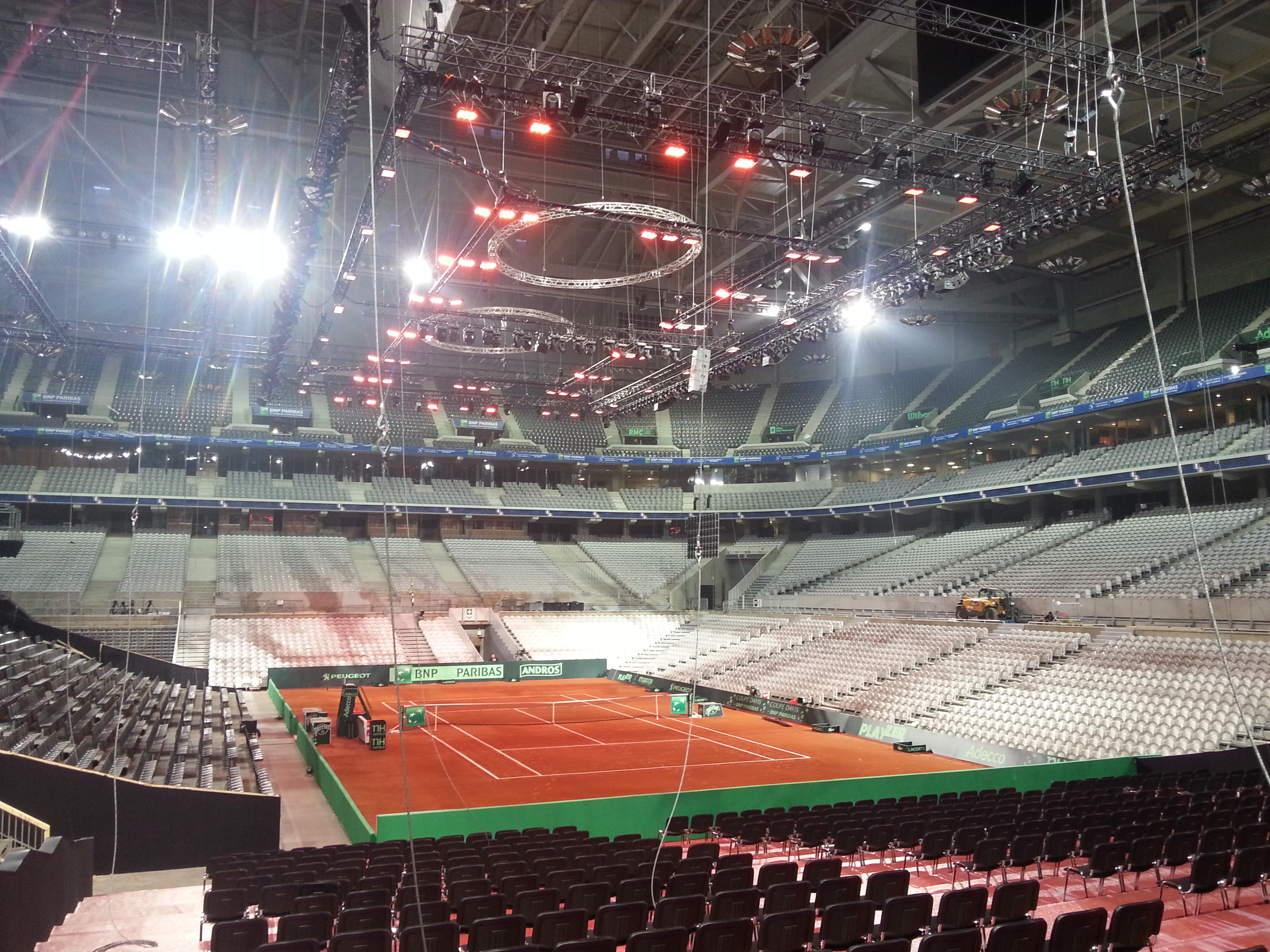

Řada Tansun Apollo, kterou nabízí infraky.cz, je stavěná primárně pro průmyslové prostředí – haly, sklady, dílny, kostely a podobné objekty s vysokými stropy a náročným nepřetržitým provozem. Pět konstrukčních řešení odlišuje Apollo od běžné konkurence na trhu.

1. Plně odvětraná konstrukce – nižší servisní náklady ve výškách

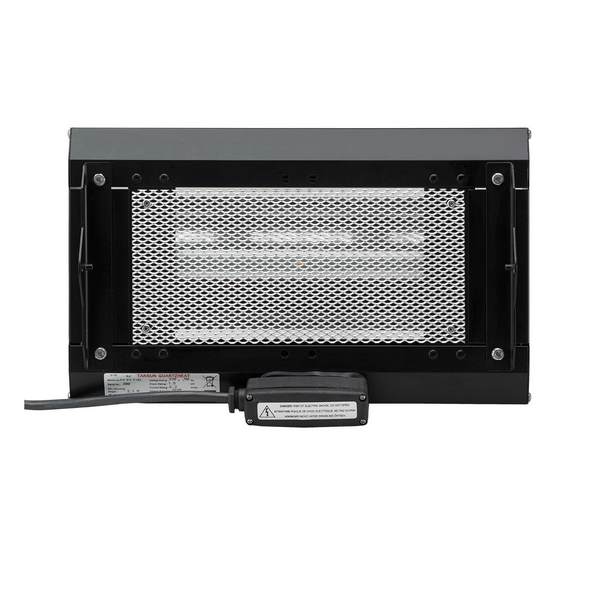

Kolem odrazového zrcadla Apollo jsou navrženy průduchy, kterými neustále proudí okolní vzduch. U zářiče montovaného ze stropu kolmo k zemi tato ventilace přirozeně odvádí teplo z prostoru kolem trubice, takže se nepřehřívají patice, kontakty a konce trubice – tedy místa, která u infrazářičů obvykle dosluhují jako první. Plus zadní strana zářiče je plně perforována:

Tento detail má přímý finanční dopad. Pokud je zářič umístěn ve výšce 8–10 metrů (typické pro průmyslové haly a sklady), výměna trubice bez odvětrané konstrukce může znamenat častější servisní zásahy. Každý z nich si vyžádá montážní plošinu nebo lešení a kvalifikovaného technika – tedy náklady, které mnohonásobně převýší cenu samotné náhradní trubice. Odvětraná konstrukce Apollo tomu předchází tím, že trubice reálně dosahuje deklarované životnosti i v tomto náročném prostředí, takže potřeba servisních zásahů ve výšce je nižší.

2. Zrcadlo navržené počítačovými simulacemi a doladěné 30 lety praxe

Tvar zrcadla u Tansun Apollo nevznikl odhadem, ale optickým návrhem v počítačových simulacích, který byl následně více než 30 let ověřován a zdokonalován v reálném provozu tisíců instalací. Výsledkem je pevně definovaný úhel sálání – teplo dopadá přesně do zamýšlené zóny, místo aby se rozptylovalo do okolí haly, kde k ničemu neslouží.

Pro speciální případy nabízí Tansun patentovanou technologii zrcadla Narrowbeam, která paprsky tepla výrazně zaužuje – poměr stran sálání je přibližně 1 : 10. Tento úzký, protáhlý tvar tepelné stopy je ideální právě pro vyhřívání uliček mezi regály ve skladech a logistických centrech, kde by běžný kruhový nebo široký svazek paprsků zbytečně ohříval konstrukce regálů a boční stěny místo podlahy uličky, kde se pohybují lidé a technika.

3. Nejširší nabídka výkonů na trhu: 1–18 kW, jedno-dvou i třífázově

Tansun Apollo se vyrábí v rozpětí přibližně 1 až 18 kW, v jednofázovém (230 V) i třífázovém (400 V) provedení. Tento rozsah pokrývá jak malou dílnu, kde stačí jeden zářič o jednotkách kW na běžnou zásuvku, tak rozlehlou výrobní halu nebo letecký hangár, kde je potřeba vysoký výkon napájený třífázově.

Žádný jiný výrobce elektrických infrazářičů na trhu se nesoustředí tak úzce a dlouhodobě výhradně na průmyslové vytápění hal, skladů, kostelů a podobných objektů – mnoho konkurenčních značek se naopak primárně zaměřuje na zahradní a terasové vytápění a průmyslové řešení mají jen jako doplněk sortimentu.

4. Menší zrcadlo, delší život trubice – proč velikost není výhoda

V marketingových materiálech se často objevuje představa, že větší odrazové zrcadlo automaticky znamená lepší zářič. U Tansun Apollo je to přesně naopak: čím větší a hlubší zrcadlo trubici obepíná, tím více tepla zůstává zachyceno v jejím bezprostředním okolí – a to zkracuje životnost trubice, místo aby ji prodlužovalo.

Zrcadlo Apollo je proto navrženo tak, aby bylo co nejmenší při zachování nejvyšší dosažitelné účinnosti odrazu. Tato kombinace – minimalizovaná plocha zrcadla spolu s odvětranou konstrukcí popsanou v prvním bodě – je promyšlený systém: menší zrcadlo neuchovává přebytečné teplo u trubice a průduchy ho navíc aktivně odvádějí pryč. Výsledkem je sálavá účinnost na špičkové úrovni trhu spojená s delší životností topné trubice, než jakou nabízejí zářiče s velkoplošnými, „hlubokými" reflektory.

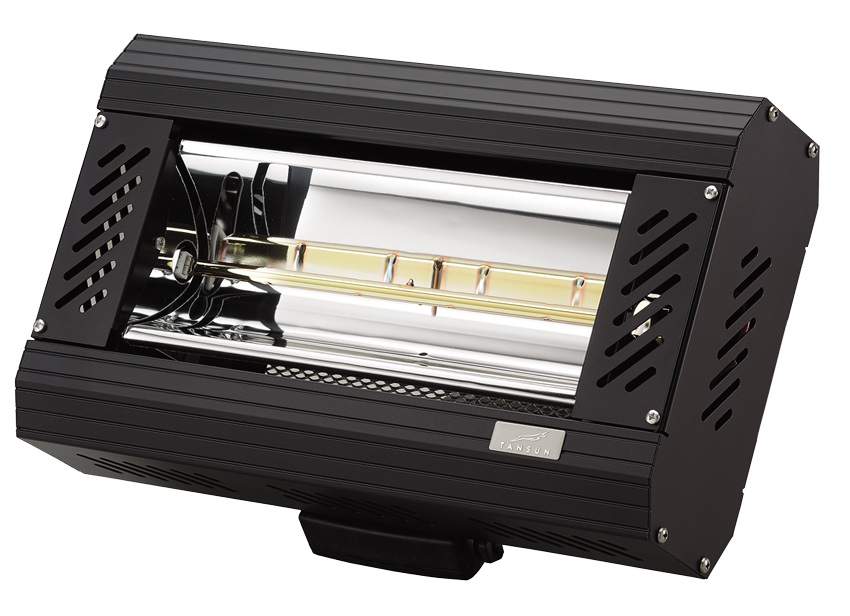

5. Vysoce leštěný hliník s nejvyšší odrazivostí na trhu

Samotné zrcadlo Tansun Apollo je vyrobeno z vysoce leštěného hliníku s jednou z nejvyšších hodnot odrazivosti, jaké jsou na trhu infrazářičů dostupné. Cílem je, aby zrcadlo téměř žádnou energii nepohlcovalo a neměnilo na vlastní ztrátové teplo, ale uvolnilo do prostoru prakticky 100 % tepla vyzářeného topnou trubicí. To se promítá přímo do nižší spotřeby elektřiny potřebné k dosažení požadované tepelné pohody na pracovišti.

Co tyto rozdíly znamenají v provozu haly nebo skladu

Pro provozovatele průmyslového objektu se uvedených pět bodů spojuje do jednoho praktického závěru: nižších celkových nákladů na vytápění po celou dobu životnosti zařízení.

• Nižší spotřeba energie – infrazářič ohřívá přímo lidi, materiál a podlahu, nikoliv celý objem vzduchu v hale. Oproti konvekčnímu vytápění se u sálavých systémů běžně uvádí úspora v řádu desítek procent.
• Méně časté a levnější servisní zásahy – odvětraná konstrukce a optimalizovaná velikost zrcadla snižují tepelné namáhání trubice, patic a kontaktů, takže se k výměně trubice ve výšce přistupuje méně často.
• Žádná plynová infrastruktura – na rozdíl od plynových zářičů nejsou potřeba spaliny, komín, revize ani rozvody. Stačí elektrická přípojka odpovídajícího výkonu.
• Přesné směrování tepla – díky pevně definovanému úhlu sálání a technologii Narrowbeam lze teplo cíleně směrovat i do úzkých uliček mezi regály, místo aby se plýtvalo ohřevem konstrukcí a zdí.

Jak vybrat správný výkon a umístění Tansun Apollo

Volba konkrétního modelu závisí na výšce stropu, velikosti a tvaru vytápěného prostoru, požadované teplotě a tepelných ztrátách objektu (izolace, počet otevíraných vrat apod.). Obecně platí, že:

• pro nižší stropy a menší dílny postačí jednofázové modely v nižších jednotkách kW,
• pro vysoké haly, sklady a hangáry s montáží v řádu metrů výšky se volí výkonnější třífázové varianty,
• pro úzké uličky mezi regály je vhodná verze s reflektorem Narrowbeam.

Přesné rozmístění a počet zářičů pro konkrétní prostor doporučujeme nechat navrhnout odborně – podrobnosti k umístění a výkonu najdete na stránkách Příkon a umístění a Umístění infrazářičů, nebo si můžete vyžádat bezplatný návrh řešení na míru přímo u infraky.cz. Více na článku příkon a umístění infrazářičů.

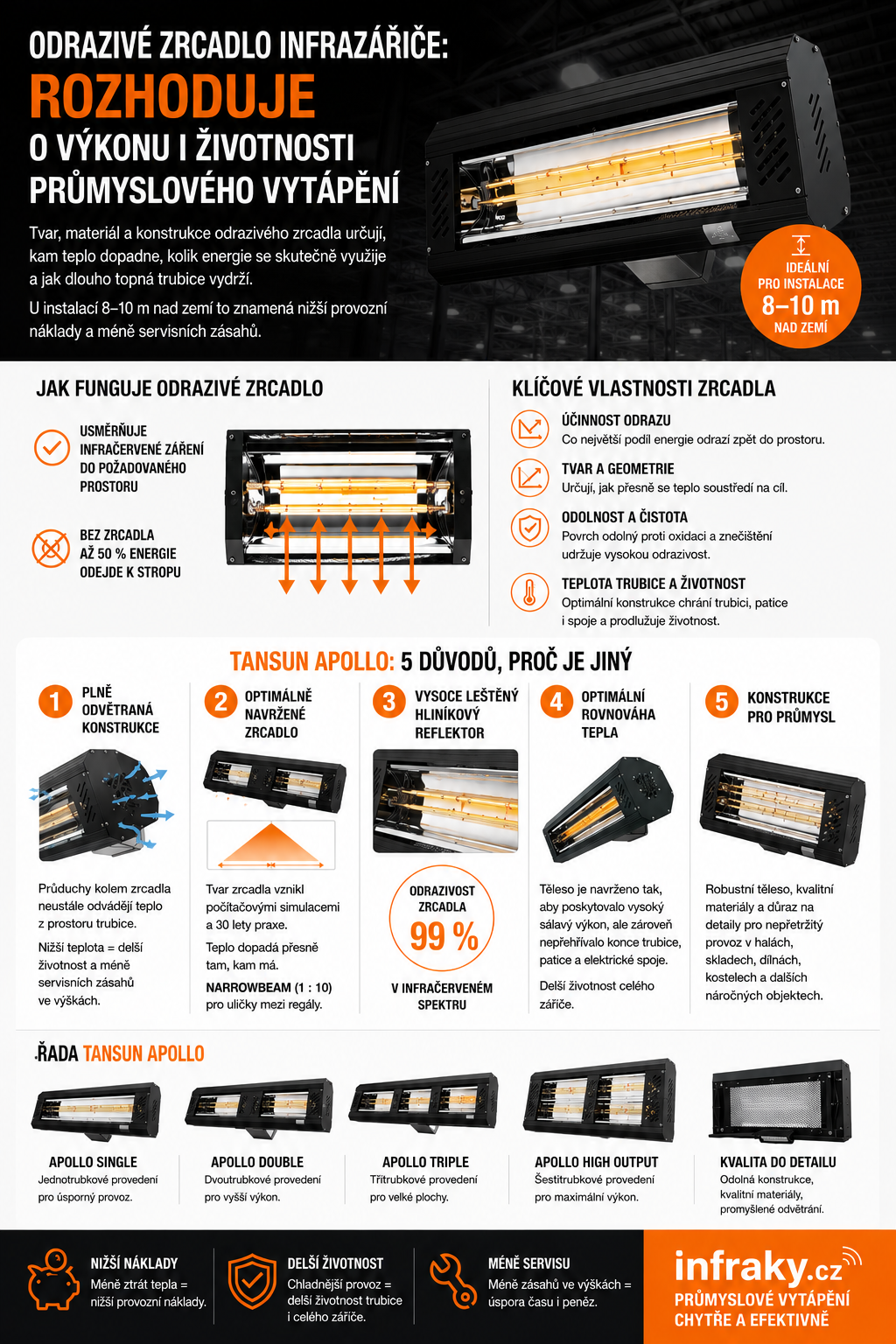

Shrnutí: na čem v infrazářiči skutečně záleží

Příkon v kilowattech je jen jedna polovina rovnice. Tou druhou je konstrukce odrazového zrcadla a celého tělesa zářiče – materiál, geometrie, velikost a způsob odvětrání rozhodují o tom, kolik tepla se z trubice skutečně využije a jak dlouho samotná trubice vydrží v provozu. U Tansun Apollo se tyto principy promítají do pěti konkrétních konstrukčních řešení: plně odvětrané konstrukce, počítačově navrženého a 30 let ověřovaného zrcadla (včetně Narrowbeam), nejširší nabídky výkonů 1–18 kW na trhu, cíleně minimalizované velikosti zrcadla a vysoce leštěného hliníku s nejvyšší odrazivostí. Pro provozovatele hal, skladů a podobných prostor to v praxi znamená nižší náklady na energii i servis po celou dobu životnosti zařízení.

Často kladené otázky (FAQ)

1. Co je odrazové (odrazivé) zrcadlo u infrazářiče? Je to tvarovaná kovová plocha za topnou trubicí, která usměrňuje infračervené záření do požadovaného prostoru – na podlahu, pracovní místo nebo do uličky mezi regály – místo aby se rozptylovalo do všech stran včetně stropu.

2. Jak odrazové zrcadlo ovlivňuje účinnost infrazářiče? Určuje, jaký podíl vyzářené energie skutečně dopadne na cílovou plochu a jaký podíl se ztratí pohlcením nebo rozptylem. Kvalitní zrcadlo s vysokou odrazivostí a přesnou geometrií dokáže do prostoru uvolnit prakticky veškeré teplo vyzářené trubicí.

3. Z jakého materiálu se vyrábí kvalitní odrazové zrcadlo? Nejčastěji z vysoce leštěného hliníku nebo nerezové oceli s vysokým činitelem odrazu pro infračervené záření. U Tansun Apollo se používá vysoce leštěný hliník navržený speciálně pro maximální odrazivost.

4. Je lepší větší, nebo menší odrazové zrcadlo? Velikost zrcadla není sama o sobě výhodou. Větší a hlubší zrcadlo zadržuje více tepla v okolí trubice, což zkracuje její životnost. Menší, přesně navržené zrcadlo v kombinaci s odvětranou konstrukcí dosahuje vysoké účinnosti i delší životnosti trubice.

5. Co se stane, když zrcadlo ztratí odrazivost vlivem prachu nebo oxidace? Klesá podíl tepla, který se dostane do vytápěného prostoru, a roste podíl energie pohlcené samotným zrcadlem. Projevuje se to vyšší spotřebou elektřiny při stejném pocitu tepla.

6. Liší se odrazové zrcadlo u quartzových a karbonových infrazářičů? Princip odrazu je stejný, liší se ale rozměry a tvar trubice, kterou zrcadlo obepíná, a tím i rozložení sálavého výkonu na ploše. Quartzové zářiče soustředí teplo na menší plochu, halogenové a karbonové ho rozkládají rovnoměrněji na větší ploše.

7. Ovlivňuje tvar zrcadla úhel sálání tepla? Ano, geometrie zrcadla (parabolická, klínová, segmentová) přímo určuje, jak úzce nebo široce se teplo soustředí. To je důležité při výběru zářiče pro konkrétní tvar prostoru, například úzkou uličku versus celou plochu haly.

8. Co je technologie Narrowbeam a kdy se používá? Narrowbeam je patentovaná technologie zrcadla od Tansun, která zaužuje paprsky tepla do poměru stran přibližně 1 : 10. Využívá se zejména pro vyhřívání úzkých a dlouhých prostor, typicky uliček mezi regály ve skladech a logistických centrech.

9. Jak často je třeba čistit odrazové zrcadlo infrazářiče? Frekvence závisí na prašnosti provozu. V běžných halách a skladech postačí pravidelná vizuální kontrola a čištění v rámci běžné údržby – znečištěné zrcadlo totiž ztrácí odrazivost a tím i část výkonu.

10. Co znamená „plně odvětraná konstrukce" u Tansun Apollo? Jde o průduchy kolem odrazového zrcadla, kterými neustále proudí vzduch a odvádí přebytečné teplo z okolí trubice. To chrání patice a kontakty před přehříváním a prodlužuje životnost trubice.

11. Proč je ventilace kolem zrcadla důležitá při montáži kolmo ke stropu? Při montáži kolmo k zemi stoupá teplý vzduch přirozeně směrem k tělesu zářiče a koncům trubice. Bez odvětrání by se v tomto prostoru teplo hromadilo a urychlovalo degradaci patic a kontaktů. Průduchy tento horký vzduch odvádějí pryč.

12. Jak dlouho vydrží topná trubice infrazářiče Tansun Apollo? Přesná životnost závisí na typu trubice a provozních podmínkách. Odvětraná konstrukce a optimalizovaná velikost zrcadla Apollo pomáhají trubici reálně dosáhnout deklarované životnosti i v náročném prostředí průmyslových hal, kde dochází k prachu a kolísání teplot.

13. Kolik stojí výměna trubice ve výšce 8–10 metrů a jak se tomu vyhnout? Samotná náhradní trubice je relativně levná položka, výrazně vyšší náklady ale představuje nutnost zapůjčit montážní plošinu a objednat technika. Konstrukce, která prodlužuje životnost trubice (odvětrání, menší zrcadlo), proto snižuje i frekvenci těchto nákladných servisních zásahů.

14. Jaký výkon Tansun Apollo zvolit pro halu nebo sklad? Volba závisí na výšce stropu, velikosti prostoru, izolaci objektu a požadované teplotě. Apollo nabízí škálu od 1 do 18 kW, takže lze sestavit řešení od malé dílny až po rozlehlou výrobní halu. Pro přesný návrh doporučujeme bezplatnou konzultaci u infraky.cz.

15. Lze Tansun Apollo zapojit jednofázově, nebo jen třífázově? Apollo se vyrábí v obou variantách – jednofázové (230 V) modely pro nižší výkony i třífázové (400 V) modely pro vyšší výkony a rozsáhlejší prostory.

16. Je Tansun Apollo vhodný pro uličky mezi regály ve skladu? Ano, pro tento účel je určena verze s patentovaným zrcadlem Narrowbeam, které zaužuje tepelnou stopu do protáhlého tvaru s poměrem stran přibližně 1 : 10 a směruje teplo přesně do uličky, nikoliv na regály a boční stěny.

17. Jaký je rozdíl mezi infrazářičem Apollo a plynovým topením z hlediska provozu? Elektrický infrazářič Apollo nepotřebuje spaliny, komín, revize ani plynové rozvody – stačí elektrická přípojka. Provozní náklady se odvozují přímo od ceny elektřiny a příkonu zářiče, bez nutnosti řešit servis plynové soustavy.

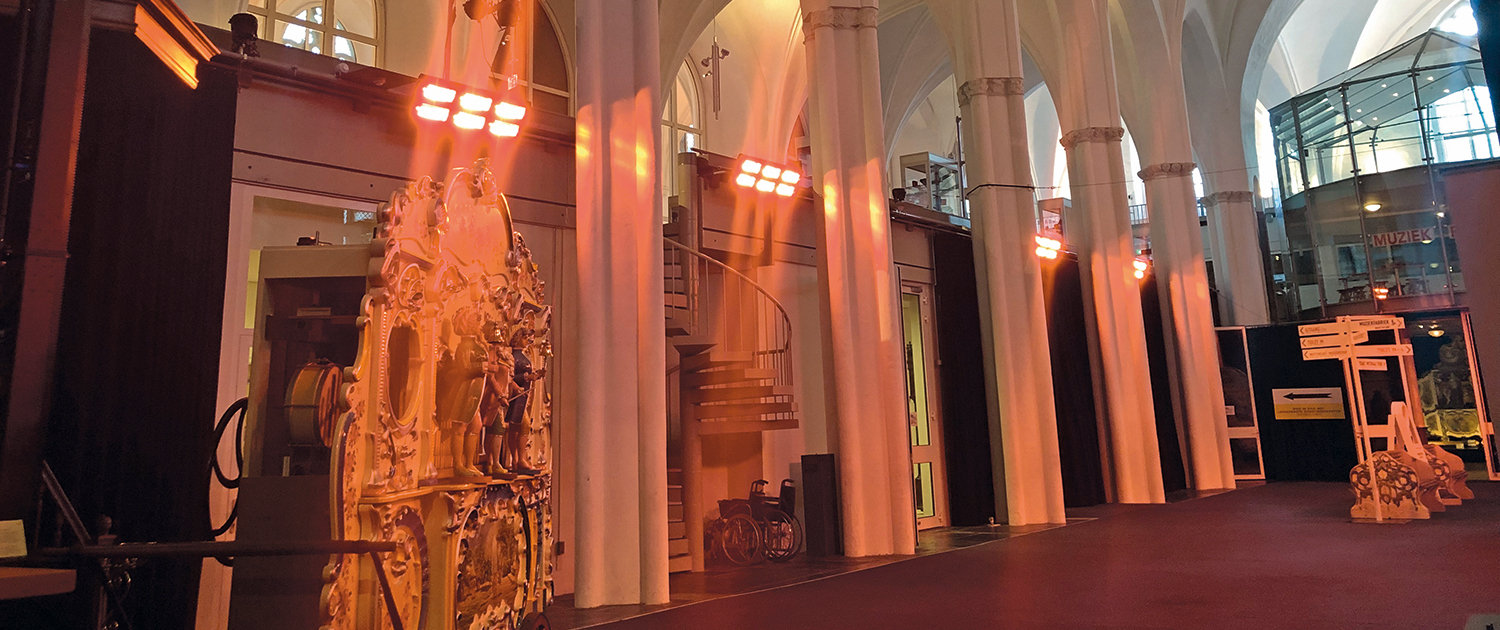

18. Lze Tansun Apollo použít i v kostelech nebo historických objektech? Ano, řada Apollo se běžně využívá i pro vytápění kostelů, hal s vysokým stropem a podobných prostorů, kde je potřeba cílené sálavé teplo bez ohřevu celého objemu vzduchu v budově.

19. Proč žádná jiná značka nenabízí tak širokou škálu výkonů jako Tansun Apollo? Tansun se dlouhodobě a úzce specializuje na průmyslové sálavé vytápění, zatímco řada konkurenčních výrobců infrazářičů se primárně zaměřuje na zahradní a terasové vytápění a průmyslové modely nabízí jen okrajově s omezeným rozsahem výkonů.

20. Jak probíhá servis a výměna trubice u zářičů Tansun Apollo? Díky konstrukci zářiče lze topnou trubici vyměnit samostatně, bez demontáže celého tělesa zářiče. U instalací ve velké výšce je potřeba montážní plošina nebo lešení a technik – proto se vyplácí konstrukce, která výměny trubice oddaluje.
